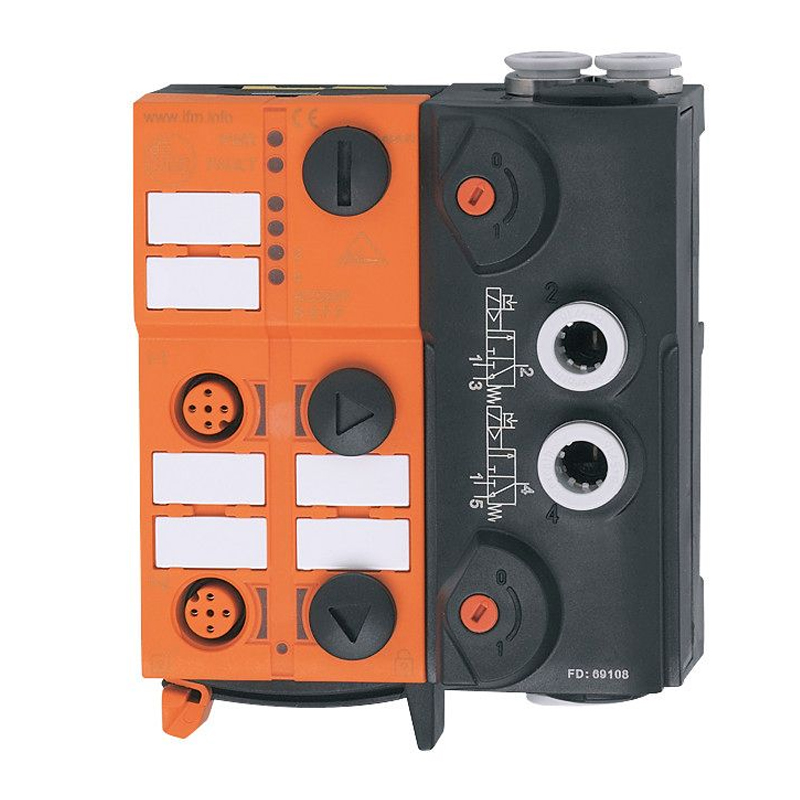

- 在线咨询易福门 IFM 具快速安装技术的AS-Interface Airbox
- 产品编号：BT98201001001
- 厂家型号：AC5253
- 产品品牌：易福门 IFM
- 价格：¥询价 个
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 应用 |
|---|
| 应用 | 现场安装 |
| 介质温度 [°C] | -10...50 |
| 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC |
| AS-i电流损耗最大值 [mA] | 280 |
| 附加电源 [V] | 18...30 DC; (根据PELV标准) |
| 附加电源 | 要求的 |
| 其他电源的最大电流消耗 [mA] | 10 |
| Watchdog集成看门狗电路 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 4; 气动输出数: 2 |
| 输入 |
|---|
| 数字输入数 | 4 |
| 数字输入输入电路 | PNP |
| 输入传感器电源 | AS-i |
| 电源 [V] | 20...30; (通过扁形电缆) |
| 输入电流负载最大值 [mA] | 200 |
| 输入电流高 [mA] | 6...10 |
| 输入电流低 [mA] | 0...2 |
| 开关级别高 [V] | > 11 |
| 数字输入保护短路 | 有 |
| 输出 |
|---|
| 气动输出数 | 2; (气动常开/常闭可选输出 ; 双稳; 电源: 外部的24 V电源) |
| 执行器电源输出 | AUX |
| 工作条件 |
|---|
| 环境温度 [°C] | -10...55 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 50295IEC 61000-6-2 |
| MTTF [年] | 216 |
| AS-i分类 |
|---|
| AS-i版本 | 2.11; 3.0 |
| AS-i编址 | 编址插座 |
| 扩展寻址模式 | 有 |
| AS-i Profil | S-7.A.E |
| AS-i I/O配置 [hex] | 7 |
| AS-i ID代码 [hex] | A.E |
| 数据位 | 数据位D0D1D2D3输入1234插座I-1/2I-1/2 I-2I-3/4I-3/4 I-4插脚42 442 4气动输出24-- |
| 机械技术数据 |
|---|
| 重量 [g] | 379.5 |
| 安装方式 | 快速安装 |
| 原材料 | PA; POM; 穿刺触点: CuSn6 镀镍及镀锡的 |
| 气动系统 | 1 x 5/2路双稳无重叠的滑阀 |
| 工作压力范围 [bar] | 3...8 |
| 工作压力范围 [MPa] | 0.3...0.8 |
| 工作压力范围 [psi] | 43.5...116 |
| 6/5 bar时的空气量 [l/min] | 500 |
| 允许的压缩空气 | 非润滑的压缩空气等级6-3-1; 润滑的压缩空气等级6-3-4 |
| 手动操作 | 按压或旋转闭锁 |
| 管件 | 8 mm |
| 排气 | 通过管道连接排放废气 |
| 显示器/操作件 |
|---|
| 显示 | 操作LED, 绿色故障LED, 红色功能LED, 黄色 |
| 电气连接 |
|---|
| 模块连接 | Flachkabel |
| 附件 |
|---|
| 供货范围 | 下部模块 |
| 附件(可选) | 安装板:, E74999下部模块:, E75000保护盖: M12, E73004密封插头:, E75231消声器:, E75232L形连接器:, E75228T形连接器:, E75227 |
| 注释 |
|---|
| 注释 | 如果没有气动操作，必须插入E75231密封插头。避免灰尘进入。请勿将以下任何一点连接到外部电位：L-, L+, I-1, I-2, I-3, I-4连接件与AS-i电缆电流连接。请参见“下载”下方关于压缩空气和EMC/ESD的备注 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | AS-i扁平电缆的快速安装技术: ; 三个方向可能的 |
| 接口 | 接插件: M12 |
| 图表 |
|---|

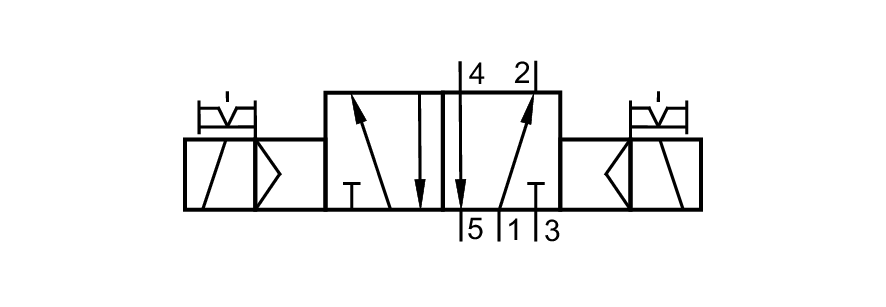

| 气动符号 |
1 x 5/2路双稳无重叠的滑阀 |
|---|
| 具快速安装技术的AS-Interface Airbox; AirBox 5/2 bistable 4DI-Y AUX; 接插件; IP 65; IP 67 |
|---|
| 输入传感器电源 | AS-i |
|---|
| 执行器电源输出 | AUX |
|---|
| 显示 | 操作: LED 绿色; 故障: LED 红色; 功能: LED 黄色 |
|---|
| 环境温度 | -10...55 °C |
|---|
| 安装方式 | 快速安装 |
|---|
| 原材料 | PA; POM; 穿刺触点: CuSn6 镀镍及镀锡的 |
|---|
| 包装单位 | 1 件 |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | AC5253 |
|---|
-
-
