- 在线咨询易福门 IFM AS-Interface AirBox
- 产品编号：BT98201001001
- 厂家型号：AC2024
- 产品品牌：易福门 IFM
- 价格：¥询价 个
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 应用 |
|---|
| 应用 | 现场安装 |
| 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC |
| AS-i电流损耗最大值 [mA] | 150 |
| Watchdog集成看门狗电路 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 2; 气动输出数: 2 |
| 输入 |
|---|
| 数字输入数 | 2 |
| 数字输入输入电路 | PNP |
| 输入传感器电源 | AS-i |
| 电源 [V] | 20...30 |
| 输入电流负载最大值 [mA] | 100 |
| 输入电流高 [mA] | > 3 |
| 输入电流低 [mA] | < 1.5 |
| 开关级别高 [V] | > 10 |
| 数字输入保护短路 | 有 |
| 输出 |
|---|
| 气动输出数 | 2 |
| 执行器电源输出 | AS-i |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...55 |
| 注意环境温度 | 采用特殊压缩空气处理: < 0 °C |
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 50295 |
| AS-i分类 |
|---|
| 扩展寻址模式 | 否 |
| AS-i Profil | S-3.F |
| AS-i I/O配置 [hex] | 3 |
| AS-i ID代码 [hex] | F |
| AS-i认证 | 10501 |
| 数据位 | 数据位D0D1D2D3总的输入/输出I-1I-2O-3O-4 |
| 机械技术数据 |
|---|
| 重量 [g] | 253.5 |
| 安装方式 | 螺钉安装 |
| 尺寸 [mm] | 45 x 80 x 46 |
| 原材料 | PBT |
| 气动系统 | 2 x 3/2通座阀 |
| 工作压力范围 [bar] | 2...8 |
| 工作压力范围 [MPa] | 0.2...0.8 |
| 注意工作压力范围 | 包括可能的压力峰值 |
| 6/5 bar时的空气量 [l/min] | 350 |
| 6/0 bar时的空气量 [l/min] | 550 |
| 允许的压缩空气 | 已过滤 (5 µm); 已加油 (ISO-VG10) 或未加油 |
| 管件 | Legris LF 3000/8 |
| 排气 | 排气 |
| 显示器/操作件 |
|---|
| 显示 | 操作LED, 绿色功能LED, 黄色 |
| 电气连接 |
|---|
| 模块连接 | Flachkabel |
| 注释 |
|---|
| 注释 | 请参见“下载”下方关于压缩空气和EMC/ESD的备注 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 模块下部的触点针 , FK / PG: |
| 接插件: M12; 译码: A |

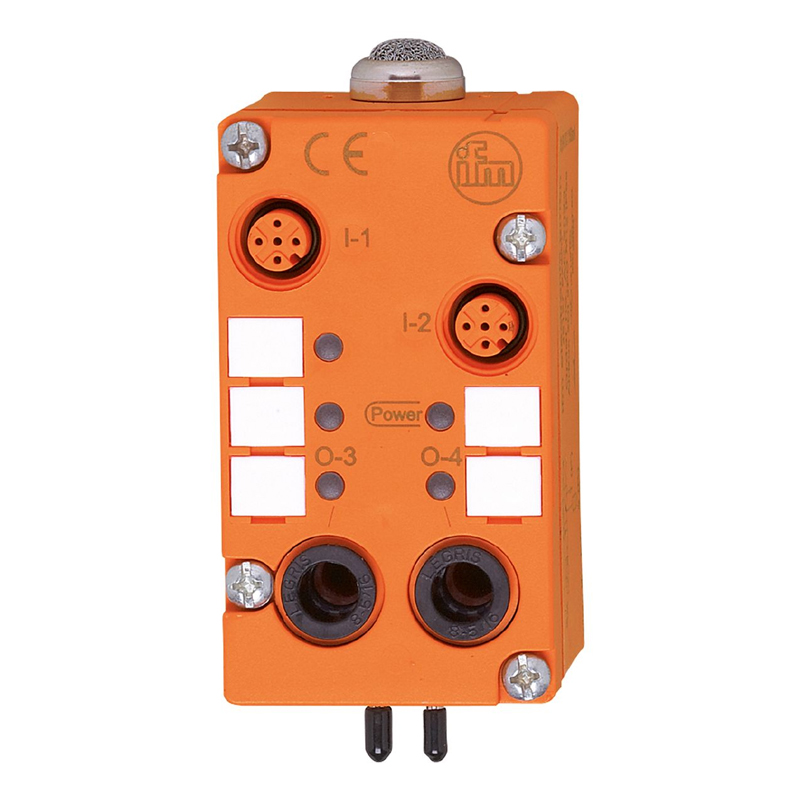

| AS-Interface AirBox; AirBox 2DI 2PO M12; 接插件; IP 65 |
|---|
| 输入传感器电源 | AS-i |
|---|
| 执行器电源输出 | AS-i |
|---|
| 显示 | 操作: LED 绿色; 功能: LED 黄色 |
|---|
| 环境温度 | 0...55 °C |
|---|
| 安装方式 | 螺钉安装 |
|---|
| 原材料 | PBT |
|---|
| 包装单位 | 1 件 |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | AC2024 |
|---|
-
-
