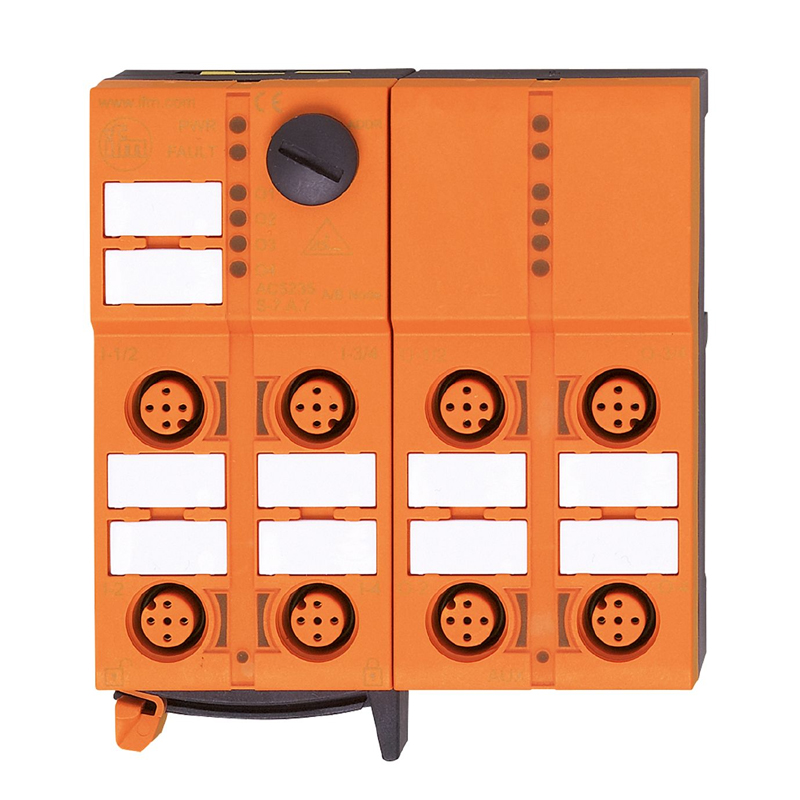

- 在线咨询易福门 IFM 具快速安装技术的AS-Interface ClassicLine模块
- 产品编号：BT98201001001
- 厂家型号：AC535A
- 产品品牌：易福门 IFM
- 价格：¥询价 件
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 应用 |
|---|
| 设计 | 仅用于带AS-i主机的运行，主机行规M4 |
| 应用 | AS-i ATEX模块 |
| 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC |
| AS-i电流损耗最大值 [mA] | 250 |
| 当前负载总数最大值 [A] | 2 |
| Watchdog集成看门狗电路 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 4; 数字输出数量: 4 |
| 输入 |
|---|
| 数字输入数 | 4 |
| 数字输入输入电路 | PNP |
| 输入传感器电源 | AS-i |
| 电源 [V] | 18...30; (通过扁形电缆) |
| 输入电流负载最大值 [mA] | 200 |
| 输入电流高 [mA] | 6...10 |
| 输入电流低 [mA] | 0...2 |
| 开关级别高 [V] | > 11 |
| 数字输入保护短路 | 有 |
| 输出 |
|---|
| 数字输出数量 | 4 |
| 电路 | PNP |
| 电压范围DC [V] | 15...30; (根据PELV标准; 通过扁形电缆) |
| 每个输出最大电流负载 [mA] | 1000; (采用种类DC-13（电磁铁控制）: 20 W (IEC 60947-5-1)) |
| 短路保护 | 有 |
| 电流单独的 | 有 |
| 工作条件 |
|---|
| 环境温度 [°C] | -10...50 |
| 外壳防护等级 | IP 50 |
| 认证/测试 |
|---|
| ATEX标记 |  II 3D Ex tc IIIB T80°C Dc X IP50 |
| EMC电磁兼容 | EN 50295IEC 61000-6-2 |
| MTTF [年] | 155 |
| AS-i分类 |
|---|
| AS-i版本 | 3.0 |
| AS-i编址 | 编址插座 |
| 扩展寻址模式 | 有 |
| AS-i Profil | S-7.A.7 |
| AS-i I/O配置 [hex] | 7 |
| AS-i ID代码 [hex] | A.7 |
| AS-i证书待定 | 有 |
| 数据位 | 数据位D0D1D2D3输入1234插座I-1/2I-1/2 I-2I-3/4I-3/4 I-4插脚42 442 4输出1234插座O-1/2O-1/2 O2O-3/4O-3/4 O-4插脚42 442 4 |
| 机械技术数据 |
|---|
| 重量 [g] | 322 |
| 安装方式 | AS-i扁平电缆连接 |
| 原材料 | PA; 穿刺触点: CuSn6 镀镍及镀锡的 |
| 显示器/操作件 |
|---|
| 显示 | 操作LED, 绿色故障LED, 红色功能LED, 黄色 |
| 电气连接 |
|---|
| 模块连接 | Flachkabel |
| 附件 |
|---|
| 供货范围 | 下部模块 |
| 附件(可选) | 保护盖: M12, E73004防冲击保护外壳:, E7000A |
| 注释 |
|---|
| 注释 | 必须实施机械保护。否则单元必须与防冲击保护外壳（E7000A）一起安装。请勿将以下任何一点连接到外部电位：I-, I+, I1, I2, I3, I4连接件与AS-i电缆电流连接。输入和输出不允许连接电流。 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| AS-i扁平电缆的快速安装技术: ; 三个方向可能的 |
| 电气连接 - 输入 |
|---|
| 接口 | 接插件: M12; 译码: A |
| 电气连接 - 输出 |
|---|
| 接口 | 接插件: M12; 译码: A |
| 具快速安装技术的AS-Interface ClassicLine模块; ClassicL 4DI-Y 4DO-Y II 3D; 接插件; IP 50 |
|---|
| 输入传感器电源 | AS-i |
|---|
| 数字输出数量 | 4 |
|---|
| 显示 | 操作: LED 绿色; 故障: LED 红色; 功能: LED 黄色 |
|---|
| 环境温度 | -10...50 °C |
|---|
| 安装方式 | AS-i扁平电缆连接 |
|---|
| 原材料 | PA; 穿刺触点: CuSn6 镀镍及镀锡的 |
|---|
| 包装单位 | 1 件 |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | AC535A |
|---|
-
-
