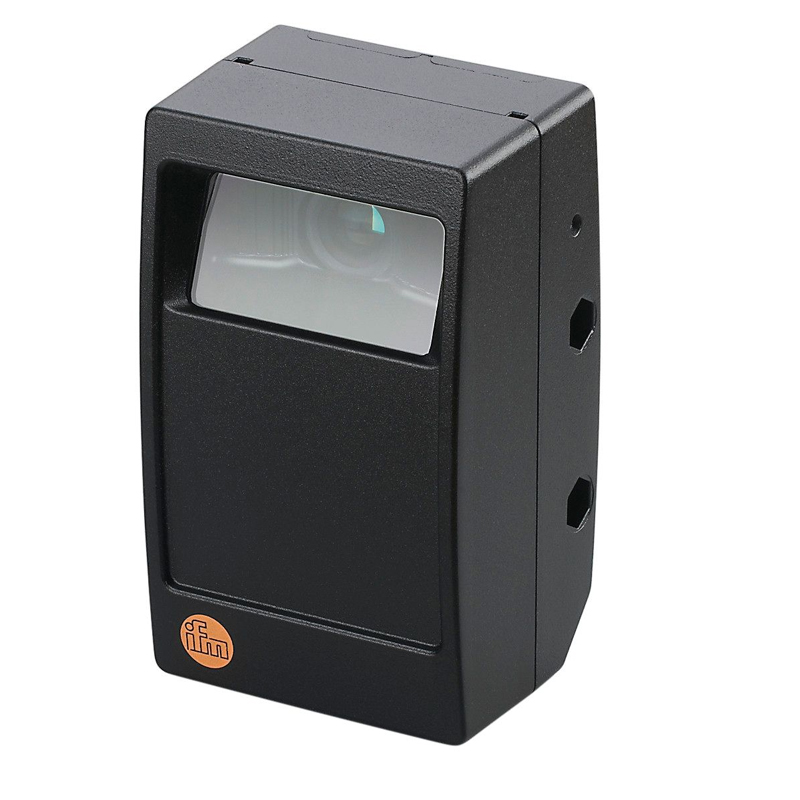

- 在线咨询易福门 IFM 用于移动车辆和工程机械的3D传感器
- 产品编号：BT2303006002
- 厂家型号：O3M161
- 产品品牌：易福门 IFM
- 价格：¥询价 个
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 光线种类 | 红外线 |
| 图像分辨率3D [px] | 64 x 16 |
| 孔径角3D [°] | 95 x 32 |
| 图像重复频率3D [Hz] | 25 / 33 / 50 |
| 应用 |
|---|
| 应用 | 3D图像数据输出 |
| 电气数据 |
|---|
| 工作电压 [V] | 9...32 DC |
| 电流损耗 [mA] | < 400 |
| 消耗功率 [W] | 3.6 |
| 防护等级 | III |
| 光线种类 | 红外线 |
| 图像传感器 | PMD 3D ToF-Chip |
| 监控范围 |
|---|
| 图像分辨率3D [px] | 64 x 16 |
| 孔径角3D [°] | 95 x 32 |
| 图像重复频率3D [Hz] | 25 / 33 / 50 |
| 软件/编程 |
|---|
| 参数设定 | 通过PC具ifm Vision Assistant |
| 接口 |
|---|
| 通信接口 | CAN; Ethernet |
| CAN接口数 | 1 |
| 以太网接口数 | 1 |
| 接口说明 | 通过CAN接口输出预处理数据 |
| CAN |
|---|
| 传输率 | 250 (125...1000) kBaud |
| 协议 | CANopen; UDS |
| 出厂设置 | J1939接口: 默认设备地址（ECU）: 239UDS接口: 500 (125...1000) kBaud |
| 用途型号 | 参数设定; 数据传递 |
| 以太网 |
|---|
| 协议 | UDP/IP |
| 出厂设置 | IP地址: 192.168.1.1子网络面具: 255.255.255.0目标IP地址: 255.255.255.255目标端口: 42000 |
| 用途型号 | 数据传递 |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...85 |
| 注意环境温度 | 具25Hz的高图像重复频率 |
| 存储温度 [°C] | -40...105 |
| 外壳防护等级 | IP 67; IP 69K; (具安装接插件或保护盖) |
| 外部光线抵抗力最大值 [klx] | 120 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-4工业环境DIN EN 61000-6-2工业环境 |
| 抗冲击 | DIN EN 60068-2-2730 g / 6 ms 持续冲击 |
| 抗震 | DIN EN 60068-2-610 g / 10...500 Hz 扫频正弦DIN EN 60068-2-6410...2000 Hz 噪音 |
| 电气安全 | DIN EN 61010-2-201电击 / 仅通过PELV电路供电 |
| MTTF [年] | 78 |
| 机械技术数据 |
|---|
| 重量 [g] | 1022 |
| 尺寸 [mm] | 143.8 x 85 x 70.1 |
| 原材料 | 外壳: 模压铸铝; 圆盘: 大猩猩玻璃 |
| 附件 |
|---|
| 供货范围 | 保护盖 |
| 注释 |
|---|
| 注释 | 照明单元为操作传感器所需的。请仅使用原装ifm电缆，连接传感器和照明单元。该功能特殊性能值请参见相关应用资料。 |
| 包装单位 | 1 件 |
| 电气连接 - CAN |
|---|
| 接插件: 1 x M12; 译码: A |
| 电气连接 - Ethernet |
|---|
| 接插件: 1 x M12; 译码: D |
| 其他数据 |
|---|
| 具棱镜失真校正的像场大小 |
|---|
| 检测范围/距离 [m]长度 [m]宽度 [m]5112.91021.85.71532.78.6306517 |
| 用于对象识别的测量范围 |
|---|
| 对象类型/对象尺寸应用条件测量范围 [m]车辆晴 (~120 klx)0.25...21多云 (~20 klx)0.25...30黑暗0.25...35人员晴 (~120 klx)0.25...9多云 (~20 klx)0.25...12黑暗0.25...15反射镜晴 (~120 klx)1...29多云 (~20 klx)1...42黑暗1...55 |
| 软件变型:OD对象识别 |
| 用于ROI的测量范围 |
|---|
| 应用条件测量范围 [m]标准值晴 (~120 klx)0.25...8多云 (~20 klx)0.25...11黑暗0.25...21 |
| 软件变型 :DI / BF距离图片基本功能 |
| 测量精确度 |
|---|
| 应用条件测量精确度 [cm]标准值晴 (~120 klx)± 15多云 (~20 klx)± 10黑暗± 5 |
| 软件变型 :DI / BF距离图片基本功能 |
| 用于移动车辆和工程机械的3D传感器; 工作电压DC 9...32 V; DC; M12 接插件; 3D图像数据输出 |
|---|
| 产品标识 | 用于移动车辆和工程机械的3D传感器 |
|---|
| 工作电压DC | 9...32 V |
|---|
| 电压类型 | DC |
|---|
| 图像分辨率3D | 64 x 16 px |
|---|
| 接口 | M12 接插件 |
|---|
| 原材料 | 外壳: 模压铸铝; 圆盘: 大猩猩玻璃 |
|---|
| 环境温度 | -40...85 °C |
|---|
| 通信接口 | CAN, Ethernet |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | O3M161 |
|---|
-
-
