用于传感器电源的集成宽范围电源
仅需较小空间的小型设计
插入螺丝端子简化安装
可选PNP或NPN控制
单或双通道设计
用于高负载电流的继电器
传统传感器的晶体管输出用于小负载电流。如果用户希望切换到更高电流，甚至交流电，则必须使用转换放大器。
该放大器使用传感器信号控制输出继电器。
灵活，节省空间
易福门提供采用单和双通道设计的转换放大器。其集成宽范围电源 (110...240 V AC) 为连接的传感器提供电压 (24 V DC)。全新开关放大器的特点是轻薄设计，因此仅占据较小的控制柜空间。

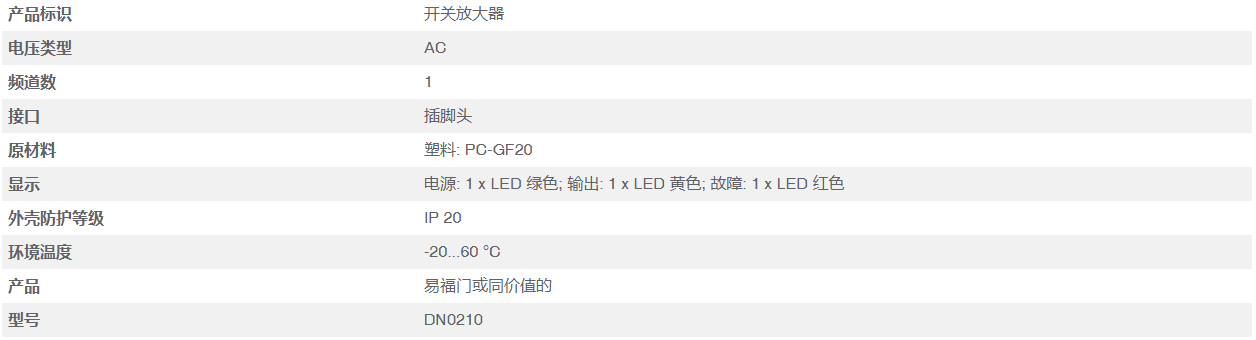

| 产品特征 |
|---|
| 外壳 | 用于DIN轨道安装的外壳 |
| 应用 |
|---|
| 应用 | 电源及信号估算 |
| 电气数据 |
|---|
| 额定电压AC [V] | 110...240 |
| 额定电压公差 [%] | > 20 |
| 额定电压公差2 [%] | 20...10 |
| 额定频率AC [Hz] | 50...60 |
| 绝缘等级 [V] | 9 |
| 消耗功率AC最大值 [W] | 11 |
| 用于传感器的辅助能量DC [V] | 24; (SELV, ± 10 %, 300 mA) |
| 频道数 | 1 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 继电器输出数: 1 |
| 输出 |
|---|
| 继电器输出数 | 1 |
| 继电器接口容量 | 4 A (240 V AC, 24 V DC); (欧姆阻力) |
| 工作条件 |
|---|
| 环境温度 [°C] | -20...60 |
| 存储温度 [°C] | -25...70 |
| 允许最大的相对空气湿度 [%] | 80; (40 °C: 50 % 非凝结) |
| 海拔高度最大值 [m] | 3000 |
| 外壳防护等级 | IP 20 |
| 防护等级接线端子 | IP 20 |
| 污染度 | 2; (≤ 240 V AC) |
| 认证/测试 |
|---|
| MTTF [年] | 290 |
| 机械技术数据 |
|---|
| 重量 [g] | 214 |
| 外壳 | 用于DIN轨道安装的外壳 |
| 安装方式 | 导轨; (TH35 EN 60715) |
| 原材料 | 塑料: PC-GF20 |
| 显示器/操作件 |
|---|
| 显示 | 电源1 x LED, 绿色输出1 x LED, 黄色故障1 x LED, 红色 |
| 附件 |
|---|
| 供货范围 | 连接件: 3 x 4线, 带螺栓连接 |
| 电气连接 |
|---|
| 接口 | 插脚头: 4 x ; 间距: 5.0 mm |
