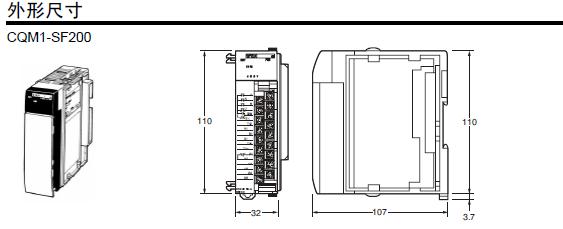

CQM1-SF200地址的分配方法
■LED指示
■地址的分配方法
●CQM1-SF200时
把安装在离CPU单元最近位置的单元作为0000CH，从左向右对各
基本I/O单元所占有的通道，用通道（16点）单位来分配。
注. 1～16点的单元占有16点， 17～32点的单元占有32点。例如DC8点输入单元
被分配为00～07。本单元作为输入单元占有16点。
●CS1W-SF200时
把安装在离CPU单元最远位置的单元作为0000CH，从左向右对各
基本I/O单元所占有的通道，用通道（16点）单位来分配。
注. 1～16点的单元占有16点， 17～32点的单元占有32点。例如DC8点输入单元
被分配为00～07。本单元作为输入单元占有16点。
LED名称LED颜色LED状态状态定义含义（主要的异常）
RDY
（只有CQM1-SF200）
绿灯亮正常状态·表示接通电源后被CQM1H、CQM1单元识别。
—— 灯灭无电源供给
·表示CQM1单元电源未供电
·等待初始化処理开始
·复位中
PWR 绿
灯亮安全部电源接通·安全部电源供给状态
灯灭安全部电源未接通·安全部电源未供给状态
K1、K2 黄
灯亮K1、K2继电器ON状态·表示K1以及K2继电器未动作状态。
灯灭K1、K2继电器OFF状态·表示K1以及K2继电器为未动作状态。
4、5、6、7 黄
灯亮输入信号ON状态·通用输入ON状态
灯灭输入信号OFF状态·通用输入OFF状态
请正确使用
●详情请参见后7～后20页「继电器共通注意事项」以及350页
「安全继电器共通注意事项」。
关于PLC共通性能和注意事项，CQM1H，请参见「系列产品样
本」；CS1，请参见「系列产品样本」，请务必在使用前阅读。
布线时一定要切断电源。另外，禁止触摸通电中的端子
部（带电部），否则有触电的危险。
●关于布线
·关于布线用电线的尺寸，按下述要求使用。
绞线（flexible wire）：0.75～1.5mm2
单线（steel wire）：1.0～1.5mm2
·为使端子螺钉不成为误动作、发热的原因，请用规定的转矩进行
紧固。
端子螺钉的紧固转矩为：0.78～1.18N·m。
·对T11和T12 （T21和T22）的输入用无电压接点进行输入。
■关于适用的安全等级（EN954-1）
CQM1-SF200、CS1W-SF200能够适用于欧洲标准EN954-1所要求
的安全等级4的环境。
但是此设定是以本公司所提示的电路例为基础评定的，对具体的
使用情况有时可能会不能满足要求。
安全等级是由安全控制系统整体判定的，因此使用时请充分确认。
■取得海外标准认证
CQM1-SF200、CS1W-SF200
·EN标准 TÜV产品服务认证
EN954-1
EN60204-1
·符合EMC （电磁兼容性） TÜV产品服务认证
EMI （辐射试验）：EN55011 Group1 Class A
EMS （抗扰度试验）：EN61000-6-2
·UL标准 UL508 工业用控制装置
·CSA标准 CSA C22.2 No.14 工业用控制装置
