安全继电器单元（PLC I/O单元型） CQM1-SF200/CS1W-SF200
性能
＊1. 测定条件：根据DC5V 1A 电压降法。
＊2. 包括反弹时间。
＊3. 响应时间是指输入为OFF后到主接点为OFF时的时间。
＊4. 安装在PLC本体的状态下测定。
连接

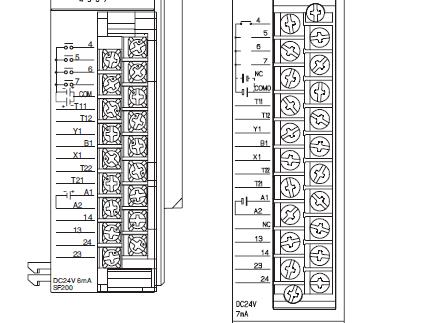

■端子排列
CQM1-SF200 CS1W-SF200
■内部连接图
项目型号CQM1-SF200 CS1W-SF200
接触电阻＊1 100mΩ
动作时间＊2 300ms以下
响应时间＊2 ＊3 10ms以下
绝缘电阻＊4
安全电路总体和安全输出之间:20MΩ以上（用DC500V兆欧表）
通用输入部总体和安全输出之间：20MΩ以上（用DC500V兆欧表）
安全输出异极之间：20MΩ以上（用DC500V兆欧表）
安全电路总体和通用输入部总体之间：20MΩ以上（用DC500V兆欧表）
耐电压＊4
安全电路总体和安全输出之间：AC2,500V 50/60Hz 1分钟
通用输入部总体和安全输出之间：AC2,500V 50/60Hz 1分钟
安全输出异极之间：AC2,500V 50/60Hz 1分钟
安全电路总体和通用输入部总体之间：AC500V 50/60Hz 1分钟
耐振动＊4
根据JIS C0911标准10～57Hz 振幅0.075mm
57～150Hz 加速度9.8m/s2 X、Y、Z各方向80分钟
（扫描时间8分钟×扫描次数10次＝合计80分钟）
根据JIS C004010～57Hz 振幅0.075mm、
57～150Hz 加速度9.8m/ s2 X、Y、Z各方向 80分钟
（扫描时间8分钟×扫描次数10次＝合计80分钟）
(DIN导轨安装时2～55Hz 2.94m/s2 X、Y、Z各方向 20分钟)
耐冲击＊4 根据JIS C0912标准， 147m/s2 X、Y、Z各方向3次根据JIS C0041标准， 147m/ s2 X、Y、Z各方向 3次
耐久性
机械的500万次以上（开闭频度7,200次/h）
电气的10万次以上（额定负载、开闭频度1,800次/h）
故障率P水准（参考值） DC5V 1mA
使用环境温度＊4 0～＋55℃
使用环境湿度＊4 10～90％RH（不应结露）
使用环境＊4 无腐蚀性气体
保存环境温度＊4 －20～＋75℃
构造柜内安装
质量约260g 约300g
