安全继电器单元（PLC I/O单元型） 相关信息

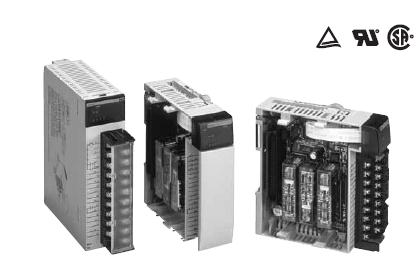

CQM1-SF200/CS1W-SF200
欧姆龙PLC的I/O单元型安全继
电器单元。
实现省空间、省布线
• 欧姆龙PLC CQM1H、CS1的I/O单元型。
• 实现省布线和省空间。
• 安全电路的电源和输出，内部继电器的监视功能。
• 具有4点/公用的通用输入。
• 取得欧洲EN标准、TÜV认证
型号标准
CQM1-□□□□□
① ② ③ ④
CQM1：表示CQM1H的I/O单元
CS1W-□□□□□
① ② ③ ④
CS1W：表示CS1的I/O单元
种类
●PLC I/O单元型紧急停止单元部
额定值／性能
主接点额定电压辅助接点输入ch数通用输入数型号
2a DC24V 无1ch、2ch共用输入4点／公共
CQM1-SF200
CS1W-SF200
额定值／性能
主接点额定电压辅助接点输入ch数通用输入数型号
2a DC24V 无1ch、2ch共用输入4点／公共
CQM1-SF200
CS1W-SF200
请参照430页的「请正确使用」
①功能
SF：PLC I/O单元型
紧急停止单元
③接点构成（OFF延迟输出）
0：无
②接点构成（安全输出）
2：2a接点
④接点构成（辅助输出）
0：无
■额定值（安全电路部）
●电源部
●输入部
●开闭部
■额定值（通用输入部）
项目型号CQM1-SF200 CS1W-SF200
电源电压DC24V
容许电压变动范围电源电压的－15％ ＋10％
消耗功率DC24V：1.7W以下
项目型号CQM1-SF200 CS1W-SF200
输入电流75mA以下
型号CQM1-SF200、CS1W-SF200
项目负载电阻负载感性负载
额定负载AC250V 5A
DC30V 5A
AC15 ： AC240V 2A（cosφ=0.3）
DC13 ： DC24V 1A（L/R＝48ms）
额定负载5A 5A
项目型号CQM1-SF200 CS1W-SF200
电源电压DC24V
容许电压变动范围电源电压的－15％ ＋10％
输入阻抗4.0kΩ 3.3kΩ
输入电流6mA typ.（DC24V） 7mA typ.（DC24V）
ON电压/ON电流DC14.4V以上/3mA以上
OFF电压/OFF电流DC5V以下/1mA以下
ON/OFF响应时间
8ms以下（根据PC系统设
定，在（1～128ms）中可
切换）
8ms以下（根据PC系统设
定，在（0～32ms）中可切
换）
电路数4点/公共
同时ON点数100％同时ON
内部消耗电流50mA以下100mA以下
