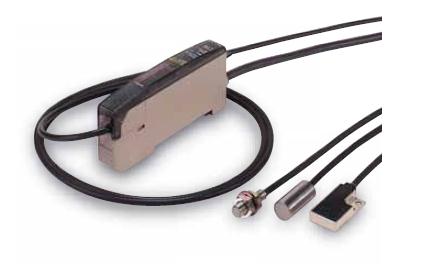

欧姆龙E2CY铝制品检测用放大器分离接近传感器（示教型）
通过一次操作·示教
可简单的地调节灵敏度。
通过LED分极显示可使操作余量一目了然
检测铝、铜等非磁性金属。
增加了小型扁平型传感头。
8LED显示，余量的确认一目了然。
增加了耐化学品的特氟龙型传感头（E2CY-C2AF）。
种类
传感器部
形状稳定检测距离型号
M5 E2CY-X1R5A
φ5.4 E2CY-C1R5A-1
φ8 E2CY-C2A
扁平型E2CY-V3A
φ8 E2CY-C2AF
1.5mm2mm3mm2mm
放大器单元部输出状态型号直流3线式NPN
集电极开路E2CY-T11
注. E2CY-C2AF的5m导线长型为标准在库。请在型号末尾指定导线查高度（例：E2CY-C2AF 5M）。
额定值/性能
传感器部
＊1. 为使用放大器单元的直流开关控制输出时的平均值。
测定条件：用标准检测物体，检测物体的间隔为标准检测物体的2倍，设定
距离为稳定检测距离的1/2。
＊2. E2CY-C1R5A-1：+23℃时，为检测距离的±15%以下。
＊3. 导线延长时，请使用1.5D-2V （JIS C 3501）相当（特性阻抗50Ω）品。
＊4. 特氟龙为杜邦公司及三井杜邦氟、精细化工（株）公司的氟化树脂的注册
商标。
放大器单元部
型号E2CY-X1R5A
E2CY-C1R5A-1
E2CY-C2A
（F）
E2CY-V3A
项目
稳定检测距离0～1.5mm 0～2mm 0～3mm
应差距离
检测距离的10%以下（放大器FINE时）
检测距离的15%以下（放大器NORM时）
检测距离非磁性金属
标准检测物体铝8×8×1mm 铝12×12
×1mm
应答频率＊1 40Hz以上（放大器FINE时）
100Hz以上（放大器NORM时）
环境温度
动作时：－10＋～55 ℃、
保存时：－25＋～70℃ （不结冰、结露）
环境湿度
动作时、保存时：各35～95%RH
（不结露）
温度的
影响
－10～＋
55℃
＋23℃时为检测
距离的±15%以
下＋23℃时
为检测距
离的±10%
以下
＋23℃时
为检测距
离的±15%
以下
0～＋40℃
＋23℃时为检测
距离的±10%以
下＊2
＋23℃时
为检测距
离的±10%
以下
振动（耐久） 10～500Hz 复振幅2mm或
150m/s2 X、Y、Z各方向2h
冲击（耐久） 500m/s2 X、Y、Z各方向 3次
保护结构IEC规格IP67
连接方式
导线引出式
（高频同轴导线、标准导线长3m）
导线长
特性补偿范围0.5～5m ＊3
质量（捆包状态） 约35g
材质
外壳不锈钢锌模
检测面耐热ABS （E2CY-C2AF为特氟龙＊4）
导线
软质PVC （欧姆龙）
（E2CY-C2AF为特氟龙＊4）
紧固螺母黄铜镀镍 （仅E2CY-X1R5A）
带齿垫圈铁亚铅镀层（仅E2CY-X1R5A）
项目型号E2CY-T11
电源电压
（使用电源电压）
DC12～24V 脉动（p-p） 10%以下
（DC10～30V）
消耗电流40mA以下
检测距离调整范围稳定检测距离的10%以上
调整方法示教方法
控制
输出
开关容量NPN集电极开路 100mA以下
（DC30V以下）
剩余电压1V以下
（负载电流100mA、导线长2m时）
自诊断输出NPN集电极开路 100mA以下
（DC30V以下）
动作状态NO、NC开关转换方式
保护回路
逆向连接保护·负载短路保护、浪涌吸收
（控制·诊断输出）
示教功能确认
显示灯（橙色/绿色：与动作、剩余表显
示灯并用）
显示灯
动作显示：（橙色）
剩余度显示：（接近检测物体时：绿色）
（未接近检测物体时：橙色）
微小差检测显示：（绿色）
环境温度
工作时：－10～＋55℃、
保存时：－25～＋70℃
（不结冰、结露）
环境湿度
工作时、保存时：各35 ～8
