使用断路器需要注意哪些问题

2022-11-25

来源:网络浏览次数:91

      断路器大家或多或少都接触过,那么打击真的会使用它吗?他在使用中存在哪些必须要注意的因素呢?


      断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。


      断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。已获得了广泛的应用。


      电的产生、输送、使用中,配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备,低压断路器则是一种使用量大面广的电器。

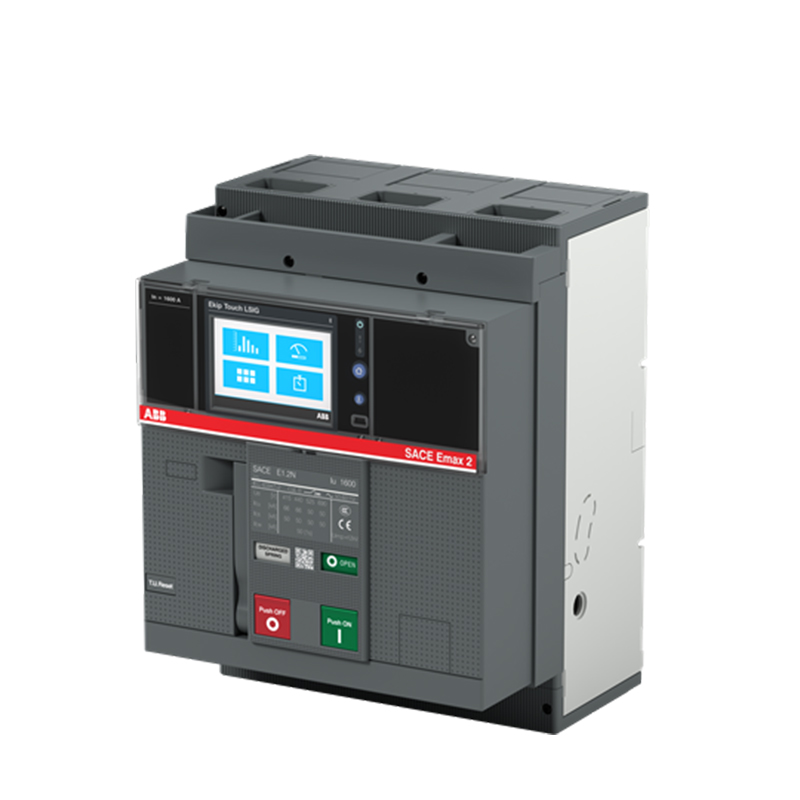

ABB-E1.2B 1000 Ekip G空气断路器

ABB-E1.2B 1000 Ekip G空气断路器

从传统的断路器到真正的电源管理器。SACE Emax 2 嵌入了越来越多的功能,成为能够管理低压配电系统的一体化解决方案。

SACE Emax 2 为当今和未来的需求树立了新的断路器基准,凭借其独特的功能满足所有新的电网要求。


  • 表现

四种尺寸可供选择,确保紧凑尺寸的高性能。三重标志认证(IEC、UL、CCC)。符合 IEC61557-12 标准的 1 类有功电能测量认证。

  • 控制

得益于先进的功能,如减载、功率控制器、ATS、接口保护、同步检查逻辑、自适应保护,多合一创新能够管理电网的任何条件。

  • 连接性

由于支持八种通信协议,可完美集成到所有自动化和能源管理系统中。轻松连接到云计算平台 ABB Ability TM配电控制系统。通过嵌入式蓝牙低功耗技术进行远程连接。

  • 使用方便

操作和维护简单安全。即插即用配件。用户友好的调试工具。平台能够通过 ABB Ability Marketplace TM产品在生命周期内发展。


技术信息

当前类型

交流电

电气耐久性

Ue =< 440 V 8000 循环
Ue = 500 ... 690 V 8000 循环
30 循环/小时

机械耐久性

20000 次循环
60 次/小时

极数

3

电力流失

78 瓦

产品主要类型

SACE Emax 2

产品类别

空气断路器

额定工作短路分断能力,以 Icu (I cs ) 的百分比表示

100 %

额定电流 (I n )

1000 A

额定电压 (U r )

690 伏

额定冲击耐受电压 (U imp )

符合。符合 IEC 60947-2 12 kV

额定绝缘电压 (U i )

交流 1000 伏

额定工作电压

690 伏交流电

额定服务短路分断能力 (I cs )

(220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
( 660 伏交流电) 42 kA
(690 伏交流电) 42 kA

额定短时耐受电流低电压(I cw)

1 秒 42 kA
3 秒 24 kA

额定极限短路分断能力 (I cu )

(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(525 V AC) 42 kA
(690 V AC) 42 kA

额定不间断电流 (I u )

1000 A

短路性能等级

标准

国际电工委员会

子类型

E1.2

端子连接类型

正面

产品净宽

210毫米

产品净高

296毫米

产品净深度/长度

183毫米

产品净重

14公斤


一、断路器工作原理


      断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。


      当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作(电流越大,动作时间越短)。


      有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。


      断路器的作用是切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。而高压断路器要开断1500V,电流为1500-2000A的电弧,这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。


      吹弧熄弧的原理主要是冷却电弧减弱热游离,另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散,同时把弧隙中的带电粒子吹散,迅速恢复介质的绝缘强度。


二、主要特性


断路器的特性主要有:额定电压Ue;额定电流In;过载保护(Ir或Irth)和短路保护(Im)的脱扣电流整定范围;额定短路分断电流(工业用断路器Icu;家用断路器Icn)等。


三、主要分类


(1)、按极数分:有单极、二极、三极和四极等。


(2)、按安装方式分:有插入式、固定式和抽屉式等。


四、使用注意事项


(1)、防止过电压措施。


      真空断路器具有良好的开断性能,有时在开断感性负载时,因回路电流急骤变化在电感两端产生很高的过电压。因此耐冲击电压值不高的干式变压器等其他设备,加装过电压保护装置,例如安装金属氧化物避雷器。


(2)、严格控制真空断路器的合、分闸速度。


      一定结构的真空断路器,厂家规定了合闸速度。真空断路器的合闸速度过低时,由于预击穿时间加长,会增大触头的磨损量;真空断路器断开时的燃弧时间短,其zui大燃弧时间不超过1.5个工频半波,并要求电流*次过零时,灭弧室要有足够的绝缘强度,通常希望断路时在工频半波内触头的行程达到全行程的50%~80%,因此应严格控制断路器的分闸速度。由于真空断路器灭弧室一般采用铜焊工艺,所以它的机械强度不高,耐振性差,断路器合闸速度过高会造成较大的振动,还会对波纹管产生较大冲击,降低波纹管寿命,因此通常把真空断路器的合闸速度定为0.6~2m/s。


(3)、断路器应该严格控制触头行程。


      真空断路器的行程比较短,一般额定电压为10~15kV的真空断路器触头行程仅为8~12mm,触头超行程仅为2~3mm。如果触头行程增加太多,会使断路器合闸后在波纹管上产生过大的应力,引起波纹管损坏,破坏断路器密封外壳内的真空。不能误以为开距大对灭弧有利,而随意增加真空断路器的触头行程。


(4)、严格控制负荷电流。


      真空断路器过载能力差。由于真空断路器触头与外壳之间形成了热绝缘,所以触头和导电杆上的热量主要沿导电杆传导走,为使真空断路器运行温度不超过允许值,必须严格限制使它的工作电流低于额定电流。


(5)、真空断路器的检修周期。


      真空断路器具有可靠性高、寿命长、维护检修周期相对较长的特点,但不能误认为真空断路器不需要检修。检修周期应根据有关规定并结合实际运行状况灵活掌握。


五、断路器的一般维护工作


1、断路器在投入运行前,应将磁铁工作面的防锈油脂除净,以免影响其动作的可靠性。


2、断路器在投入运行前,应检查其安装是否牢固,各部螺栓是否制紧,电路连接是否可靠,外壳有无尘垢。


3、断路器在投入运行前,检查脱扣器的整定电流及整定时间是否满足电路要求。出厂整定值是否移动、变化。


4、运行中的断路器应定期进行清扫、检修,要注意有无异常声响和气味。


5、运行中的断路器触头表面不应有毛刺和烧蚀痕迹,当触头磨损到小于原厚度的三分之一时,应更换新的触头。


6、运行中的断路器在分断短路电流后或运行历时很长时,应清除灭弧室内壁和栅片上的金属颗粒。灭弧室不应有破损现象。


7、带有双金属片式的脱扣器,因过载分断断路器后,不应立即“再扣”,需冷却几分钟使双金属片复位后,才能“再扣”。


8、对运行中的传动机构应定期加润滑油。


9、定期检修时,修后应在不带电的情况下进行数次分合闸试验,以检查其动作的可靠性。


10、定期检查各脱扣器的电流整定值和延时,特别是半导体脱扣器,应定期用实验按钮检查其动作情况。


11、运行中还应检查其引线及导电部分有无过热现象。
