欧姆龙 OMRON 光纤传感器光纤头圆柱型 E32系列

欧姆龙 OMRON 光纤传感器光纤头圆柱型 E32系列

产品品牌:欧姆龙 OMRON

原始型号:E32-T223R 2M价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询欧姆龙 OMRON 光纤传感器光纤头圆柱型 E32系列
产品编号:BT0518002002
厂家型号:E32-T223R 2M
产品品牌:欧姆龙 OMRON
价格:¥询价
规格型号:
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料

—确定型号时的参考信息—

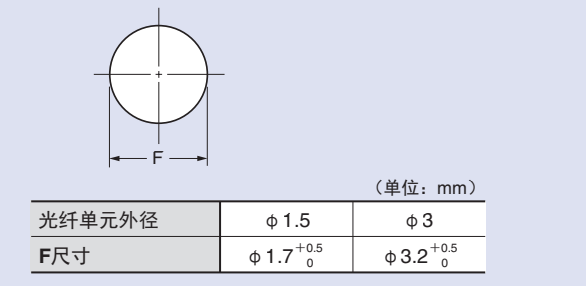

推荐安装孔加工尺寸

用于安装圆柱型光纤的加工孔,向用户推荐以下尺寸。

安装孔加工尺寸(推荐)

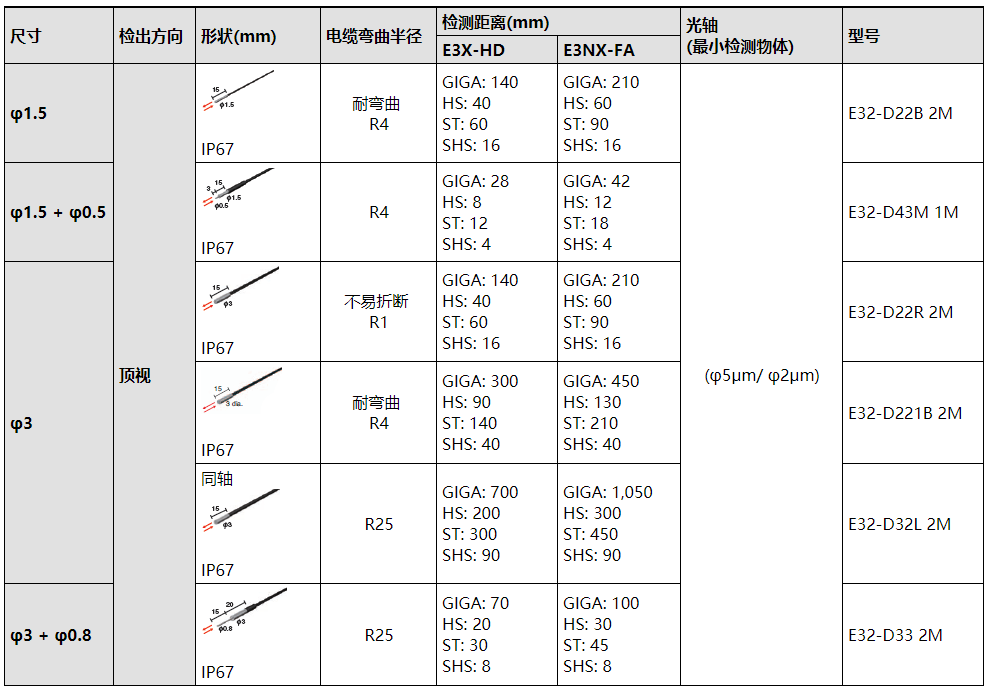

同轴反射型的特点

相比标准反射型光纤,更适用于在近距离(2mm以下)下对小型物体进行检测。

此外,即使有光泽的物体倾斜时,稳定检测的性能也强于标准反射型光纤。

其结构如下所示,在投光用光纤的周围,配置有受光用光纤。

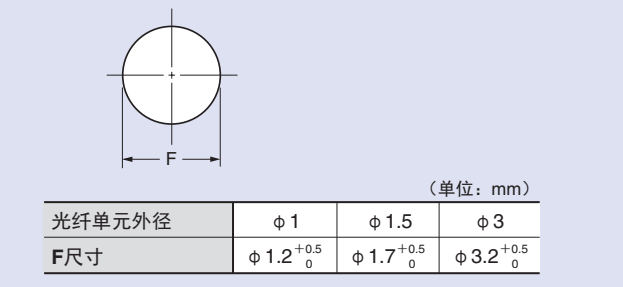

推荐安装孔加工尺寸

用于安装圆柱型光纤的加工孔,向用户推荐以下尺寸。

安装孔加工尺寸(推荐)

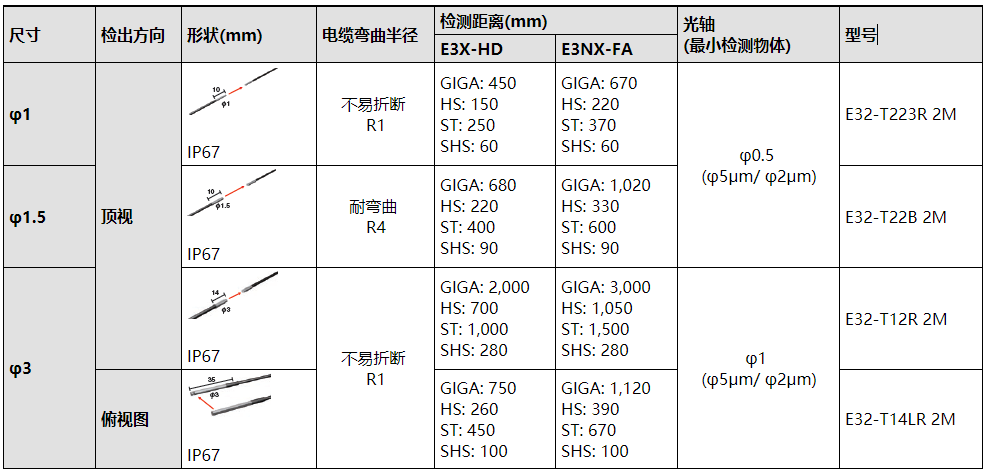

对射型



注1.检测距离中记载的各模式名称和响应时间如下所述。

【E3X-HD】GIGA:大功率模式(16ms)、HS:高速模式(250μs)、ST:标准模式(1ms)、SHS:超高速模式(NPN输出:50μs、PNP输出:55μs)
【E3NX-FA】GIGA:大功率模式(16ms)、HS:高速模式(250μs)、ST:标准模式(1ms)、SHS:超高速模式(30μs)
注2.最小检测物体为在标准模式下,将检测距离和灵敏度设定为最佳时的值(参考值)。
前者为E3X-HD、后者为E3NX-FA的值。




注1.检测距离中记载的各模式名称和响应时间如下所述。

【E3X-HD】GIGA:大功率模式(16ms)、HS:高速模式(250μs)、ST:标准模式(1ms)、SHS:超高速模式(NPN输出:50μs、PNP输出:55μs)
【E3NX-FA】GIGA:大功率模式(16ms)、HS:高速模式(250μs)、ST:标准模式(1ms)、SHS:超高速模式(30μs)
注2.最小检测物体为在标准模式下,将检测距离和灵敏度设定为最佳时的值(参考值)。
前者为E3X-HD、后者为E3NX-FA的值。

注3.反射型的检测距离为使用白色画纸时的值

-
-
