| 应用 |
|---|
| 特殊的性能 | 无卤素; 镀金触点; 屏蔽的电缆; 牵引链适用性 |
| 应用 | CAN总线 |
| 电气数据 |
|---|
| 工作电压 [V] | < 30 AC / < 36 DC |
| 当前负载总数最大值 [A] | 4 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 存储温度 [°C] | -25...55 |
| 储存湿度 [%] | 10...100 |
| 符合所述等级的其他储存气候条件 | 1K22/ DIN 60721-3-1 |
| 外壳防护等级 | IP 67; IP 68; IP 69K |
| 机械技术数据 |
|---|
| 重量 [g] | 754.6 |
| 模制主体材料 | TPU |
| 滚花螺母的材料 | 黄铜, 镀镍的 |
| 密封材料 | FKM |
| 牵引链适用性 | 有 |
| 牵引链适用性 | 用于灵活应用的弯曲直径min. 10 x 电缆直径传播速度用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s²弯曲周期> 5 Mio.扭转应力± 180 °/m |
| 注释 |
|---|
| 包装单位 | 1 件 |

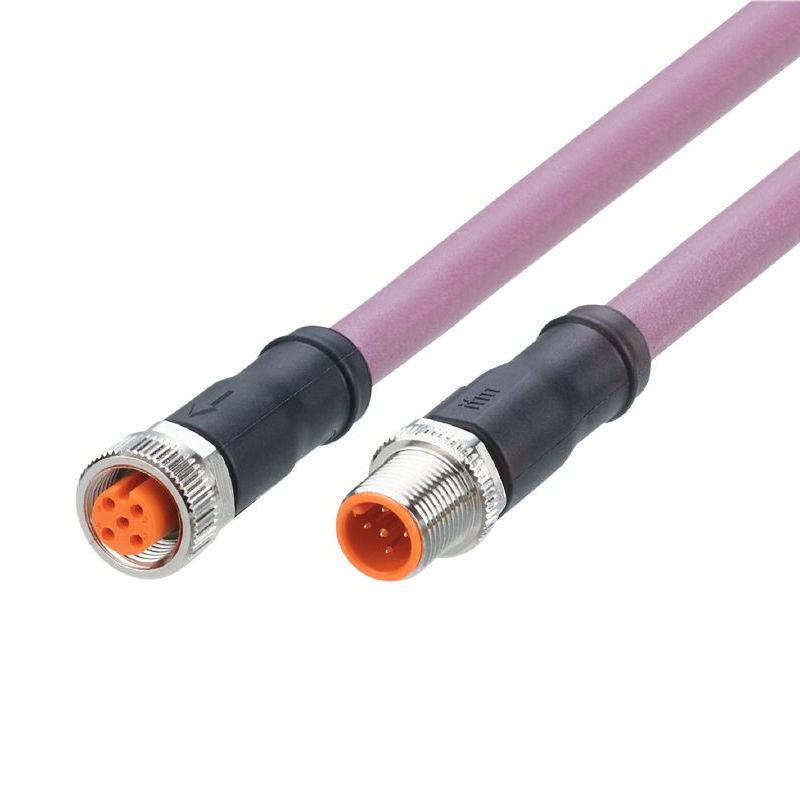

| 电气连接 - 插头 |
|---|
| 接插件: 1 x M12, 直型; 译码: A; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
| 电气连接 |
|---|
| 接口 | 电缆: 7.5 m, PUR, 无卤素, 紫色, Ø 8.4 mm, 屏蔽; RD / BK: 2 x 0.75 mm² (42 x Ø 0.15 mm ) + WH / BU: 2 x 0.5 mm² (19 x Ø 0.19 mm ) + screen: 1 x 0.75 mm² (42 x Ø 0.15 mm ) |
| 电气连接 - 插座 |
|---|
| 接插件: 1 x M12, 直型; 译码: A; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
