| 应用 |
|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 屏蔽的电缆; 牵引链适用性 |

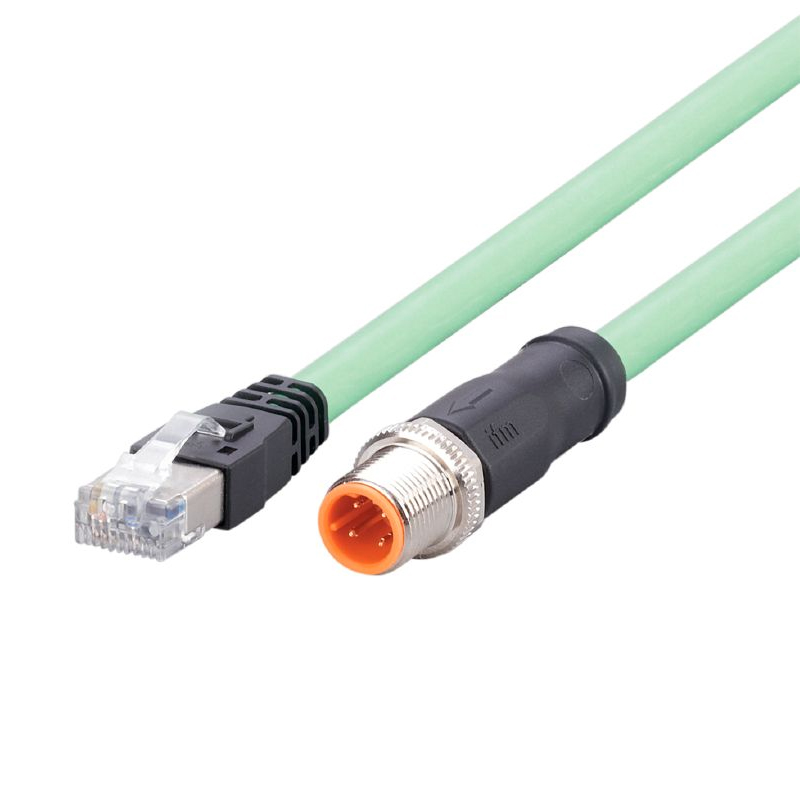

| 设计 | 以太网电缆, D-coded |
| 应用 | Industrial Ethernet; CAT5/CAT5e; 100 Mbit/s; 工业应用/工厂自动化 |
| 无硅树脂 | 有 |
| 电气数据 |
|---|
| 工作电压 [V] | 30 AC / 60 DC |
| 防护等级 | III |
| 当前负载总数最大值 [A] | 1.5 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...90 |
| 环境温度变化 [°C] | -25...90 |
| 存储温度 [°C] | -25...55 |
| 储存湿度 [%] | 10...100 |
| 符合所述等级的其他储存气候条件 | 1K22/ DIN 60721-3-1 |
| 外壳防护等级 | IP 65; IP 67; (M12插头/RJ45插头: IP 20) |
| 机械技术数据 |
|---|
| 重量 [g] | 630.6 |
| 模制主体材料 | TPU / PC |
| 滚花螺母的材料 | 黄铜, 镀镍的 |
| 拧紧扭矩 [Nm] | 锁定螺母: 0,6...1,2 |
| 牵引链适用性 | 有 |
| 牵引链适用性 | 用于灵活应用的弯曲直径min. 10 x 电缆直径传播速度用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s²弯曲周期> 3 Mio.扭转应力± 180 °/m |
| 注释 |
|---|
| 注释 | 请注意目标物的最大值! |
| 包装单位 | 1 件 |
| 电气连接 - 插头 |
|---|
| 接插件: 1 x M12, 直型; 译码: D; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 触头: 镀金的 |
| 电气连接 |
|---|
| 接口 | 电缆: 10 m, PUR, 无卤素, 绿色, Ø 6.5 mm, 屏蔽; PROFINET Type C; 4 x 0.34 mm² (7 x Ø 0.25 mm ) |
| 电气连接 - 插头 |
|---|
| 接插件: 1 x RJ45, 直型; 成型体: PC; 触头: 镀金的 |
