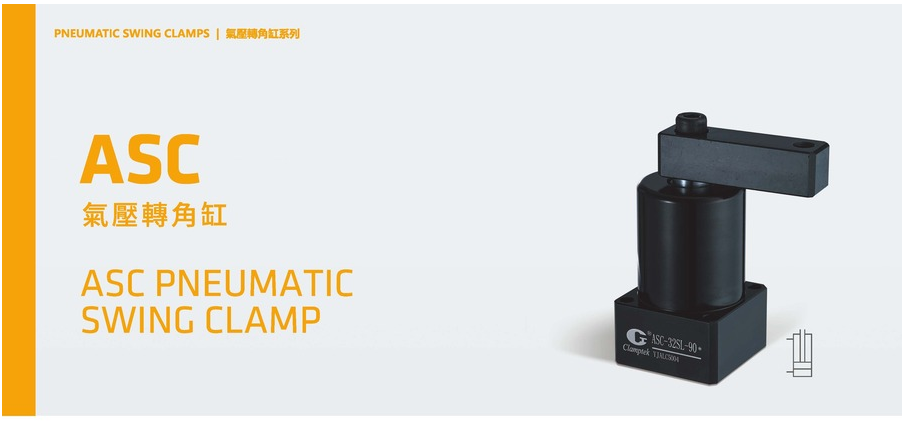

嘉刚-气压转角缸 ASC系列

嘉刚-气压转角缸 ASC系列

产品品牌:嘉刚 clamptek

原始型号:ASC系列价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询嘉刚-气压转角缸 ASC系列
产品编号:BT2504003046
厂家型号:ASC系列
产品品牌:嘉刚 clamptek
价格:¥询价
规格型号:
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料



本产品适用于量产零件之专用机及MC治具,提高生产效率的帮手。


主要功能为气压缸作动时,活塞下压行程中压板会旋转到设计的角度,再沿着直线继续下压直到压板夹紧工件。


建议使用气压转角缸,请加装流量控制阀,避免速度过快,以及转角行程中,请勿夹持工件,导致损坏缸体及内部零件。


缸体材质采用铝合金,表面硬膜处理,内壁表面光滑,使用寿命长。


至大操作压力:7 kgf/cm²


至小操作压力:4 kgf/cm²


作动方式:复动式


注意事项:夹紧及放松作动速度需适当放缓;特殊压臂长度及重量不得超过标准压臂的1.5倍;压臂旋转示意图及安装拆卸方式。


使用流体:过滤之干燥压缩空气。



产品规格:


型号

ASC-25

ASC-32ASC-40ASC-50ASC-63
理论夹持力(7kgf/cm²)

24

4274115196
转角行程(mm)

9

11111313
夹紧行程(mm)

13

15,3015,3017,3417,34
总行程(mm)

22

26,4126,4130,4730,47
推出容积(cm³)

12.28

20.9,32.9632.66,51.558.89,92.2693.48,146.45
拉入容积(cm³)

7.41

15.68,24.7327.43,43.2649.47,77.584.06,131.69
推出受压面积(cm²)

4.91

8.0412.5619.6331.16
拉入受压面积(cm²)

3.37

6.0310.55

16.49


28.02
使用温度范围(°C)-10~+60°C-10~+60°C-10~+60°C-10~+60°C-10~+60°C


-
-
