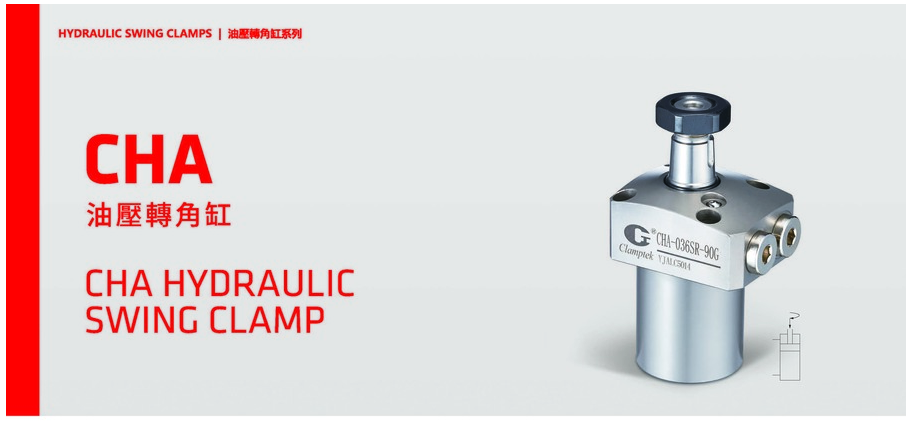

嘉刚-油压转角缸 CHA系列

嘉刚-油压转角缸 CHA系列

产品品牌：嘉刚 clamptek

原始型号：CHA系列价格：询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
机械设备 > 执行元件 > 压缸
嘉刚-油压转角缸 CHA系列
加入收藏
在线咨询嘉刚-油压转角缸 CHA系列
产品编号：BT2504003002
厂家型号：CHA系列
产品品牌：嘉刚 clamptek
价格：¥询价 个
规格型号：
数量：件
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料




此系列产品配件采用优化设计，使体积更加紧凑，提高了产品强度。


产品采用了专用防尘设计，提高了防尘和密封性，实现了高密封性，产品结构设计具有高抗扭矩性，实现了高耐久性。


至大操作压力：70 kgf/cm²


至小操作压力：15 kgf/cm²


作动方式：复动式


注意事项：夹紧及放松作动速度需适当放缓·压臂安装拆卸方式。


使用流体：相当于ISO黏度等级的ISO-VG-32一般液压油。



产品规格：


型号CHA-036CHA-040CHA-048CHA-055
CHA-065CHA-075CHA-090
CHA-105
理论夹持力(70kgf/cm²)220284.2445.9741880142119782789
转角行程(mm)5.56.57.58.510121416
夹紧行程(mm)8881010121216
总行程(mm)13.514.515.518.520242632
推出容积(cm³)6.639.5715.7628.1238.672.46114.82203.5
拉入容积(cm³)4.245.899.8719.0625.1448.773.48127.5
推出受压面积(cm²)4.916.610.1715.219.6330.1944.1663.59
拉入受压面积(cm²)3.144.066.3710.312.5720.328.2639.84
使用温度范围(°C)-10~+70°℃-10~+70°℃-10~+70°℃-10~+70°℃-10~+70°℃-10~+70°℃-10~+70°℃-10~+70°℃


-
-
