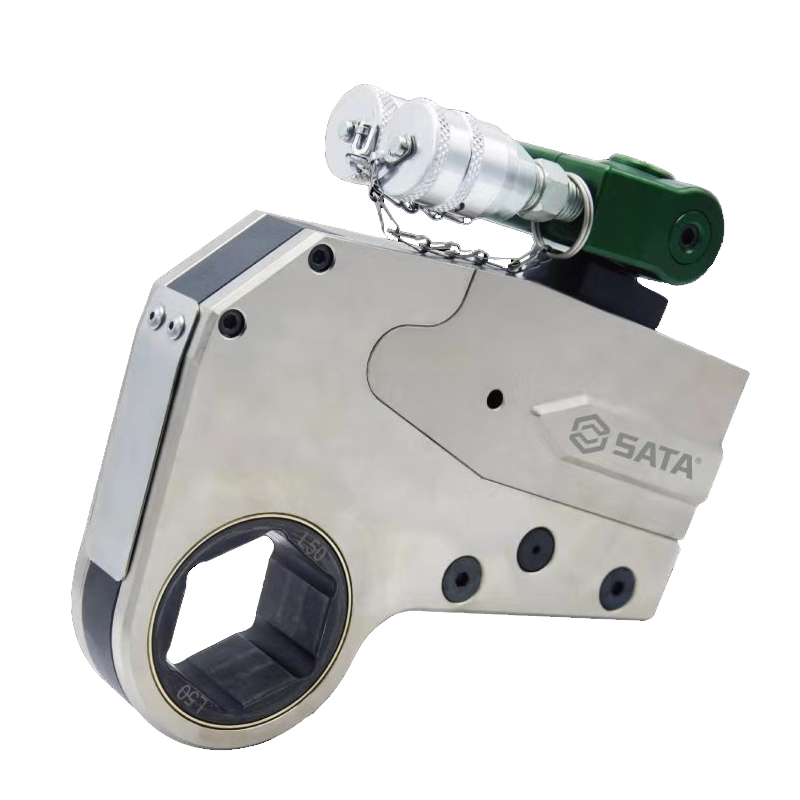

世达工具 SATA 六角中空液压扳手

世达工具 SATA 六角中空液压扳手

产品品牌:世达工具 SATA

原始型号:99064价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询世达工具 SATA 六角中空液压扳手
产品编号:BT1506001002
厂家型号:99064
产品品牌:世达工具 SATA
价格:¥48317.00-201647.00
规格型号:
数量:
马上购买 加入购物篮
产品描述 技术参数 包装参数 保修条款 产品资料

使用手册


       扳手操作期间请避免肢体,服装或过长的头发靠近反作用力臂。一般情况下使用时不需要用手扶持或其他工具支撑。


       扳手在使用时会产生很大的反作用力,所以请选择适当的反作用力臂或适当的物体来支撑。选择适当的型号,尽可能的不适用小型扳手来替代大型扳手的工作。不要用锤子敲打套筒和扳手本体,也不能用其他工具来增加反作用力。无法拆卸螺母时,请更换大型号的液压扳手。




操作说明


1.将双层油管确实与快速接头锁紧。需确定快速接头与油管密切接合无缝隙。


2.相对应的液压泵与油管和快速接头亦注意相同要求。需确定快速接头与油管密切接合无缝隙。

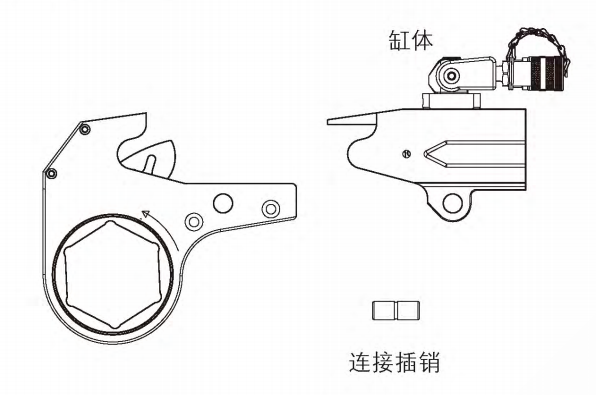

3.将连接插销插入驱动缸体孔。


4.选择适用的连接体并搭配对应的缸体连结。(如图I)


5.连接体二边侧板的孔需对应成一直线并与缸体上的插销孔亦能对应成一直线使插销顺利自侧板一边穿至另一边。


调整


扳手安装


      决定适用的液压扳手后,选择适用的配件、合尺寸的连接体和液压泵即可操作。配合后附的[扭力扳手换算表]依输入的工作压力确定使用扭力值。


1.使用前先将动力(电动液压泵或气动液压泵)插上电源。


2.先利用遥控依压力表所示将压力先归零(降至原点)。


3.利用调压阀(螺栓)调整所需压力。

       根据使用状态“顺紧逆松”原则;顺时针调压则压力上升;逆时针则降压。降压时,—定要先将压力调到低于所需值,再重新将压力调高到所需值。


4.调整到适用压力后重新锁紧调压螺帽并重新确认扳手是否符合压力及扭力值。确认压力是否设定正确。



编号9906499063990629906199060
六角头尺寸(MM)80-15570-11550-10541-8030-60
最小扭力(LBF#FT)29101437750357182
最小扭力(N#m)395119501050470250
最大扭力(LBF#FT)3442115444980043362108
最大扭力(N#m)46500208001320058002850
缸体重量(KG)16.19.006.543.351.99
连接体重量(KG)25.10~30.3611.98~14.166.25~8.603.05~3.951.48~1.85
外形尺寸A(MM)82.564.052.541.432.0
外形尺寸B(MM)287.6~313.1245.7~258.3210.4~235.4172.9~189.2148.8~156.8
外形尺寸C(MM)422.5~442.5326.7~344.7268.1~283.9204.4~220.8168.0~175.5
外形尺寸D(MM)23.0~26.019.5~23.013.7~19.512.7~13.79.1~11.7


-
-
