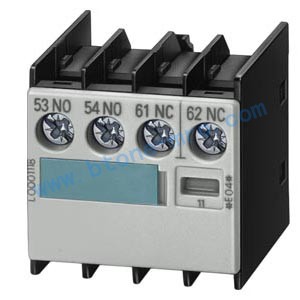

辅助触头模块

辅助触头模块

产品品牌:西门子 SIEMENS

原始型号:3RH19价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询辅助触头模块
产品编号:BT0526025867
厂家型号:3RH19
产品品牌:西门子 SIEMENS
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料

带半导体输出的固态定时继电器模块可在带有辅助电压的“延时接通”和“延时关断”型号中使用的定时器模块,可以完成长达 100 s的延时功能(3 个不同的延时范围)配装有定时继电器模块的接触器可根据经过设定的时间来断开或闭合。

通电延时时间继电器模块与接触器线圈采用串联形式接线。接触器线圈的A1端子上一定不要接线。

借助延时关断型号的延时功能,接触器线圈直接使用继电器接触;接触器线圈的 A1 和 A2端子必须不能连接。时间继电器适合于AC和DC操作。

规格 S00 用于规格 S00接触器的型号安装在接触器的前端(电源电压切断),然后滑动至其锁定位置;同时,定时继电器通过插入式触头连接至接触器的 A1 和A2端子。

任何不需要的接触器线圈端子均通过定时继电器模块外壳上的盖子进行封闭,以防止它们出现错误连接。在定时器模块中集成了一个变阻器,以便抑制接触器线圈中的短路浪涌。

固态、定时继电器模块不能安装在 S00 规格的耦合继电器上。 S0 到 S3规格 用于 S0-S3 的定时继电器模块插入到每个接触器顶部的线圈端子 A1 和 A2中;定时继电器通过插针进行电气和机械连接。在定时器模块中集成了一个变阻器,以便抑制接触器线圈中的短路浪涌。用于规格为 S00到 S3的接触器的延时关断设备交流和直流运行 IEC 60947, EN 60947 适合用螺钉固定或卡装到 35 mm 标准安装导轨上延时关断设备配有螺钉端子。

断开延时装置可以防止在出现短时电压将或电压故障时,接触器在无意中脱落。它为一个下行、直流电操作的接触器在出现电压暂降时提供必要的能量,以保证接触器不会脱扣。3RT19 16 关断延时设备专门设计用于操作 3RT 接触器和 SIRIUS 系列的3RH 接触器式继电器延时关断装置基于电容原理无需外部电压即可运行,并且可以通直流或交流电(24 V型号只能用于直流操作)。

电压匹配,只有在交流操作中才需要,借助一个整流桥实现。当内置于延时关断装置中的磁性线圈的电容器切换为并联后,接触器在一次延时后开断。一旦出现电压故障,电容器通过磁性线圈放电,并由此延迟接触器的关断。如果指令装置在电路中处于延时关断装置的上游,延时关断随着每次关断操作生效。

如果在延时关断装置下游进行关断操作,则延时关断只有在出现电源电压故障时才适用。操作 对于用于额定控制电源电压为 110 V 和 230 V的型号,可以在线路一侧施加交流电压或者直流电压,而24 V的型号只设计用于直流操作。一个直流电操作的接触器根据所施加的输入电压连接到输出端。

延时关断的平均值大约为每次规定最小值的 1.5倍。浪涌抑制器不带 LED(也可用于笼型卡头端子) S00、 S0、S2、S3、 S6 至 S12 带 LED(也可用于笼型卡头端子)规格 S00 所有3RT1接触器以及3RH1 接触器可以使用RC元件或变阻器改装,以抑制线圈中的断路浪涌。可以使用二极管或二极管组件(包括用于快速切断的噪声抑制二极管和齐纳二极管)。

浪涌抑制器插在规格为 S00 接触器的正面。与相邻的卡入式辅助回路接线端子间存在空间。借助 S0 - S3所有规格的接触器,变阻器、RC 元件和二极管组件可以之间插装在线圈端子上,无论是在顶部还是在底部。

二极管及二极管组件的插入方向由一个编码装置决定。耦合继电器要么不配置过电压抑制或配有一个变阻器或二极管,作为标准连接,根据相应型号。注: 如果接触器线圈可防电压峰值 (干扰抑制二极管为 6 到 10 次;二极管组件为 2 到 6 次;变阻器为 +2 到 5 毫秒),则 NO 触点的延迟断开时间和 NC 触点的延迟闭合时间会增加。

规格型号: 3RH1911-1LA11 3RH1911-1LA20
品牌 SIEMENS/西门子 型号 3R系列 极数 3P 额定频率 50-60(Hz) 额定绝缘电压 220(V) 脱扣器电流 5K(A) 产品认证 CCC 安装方式 固定式 速度 普通型 灭弧介质 空气式 结构 塑壳式 操作方式 电动操作
-
-
