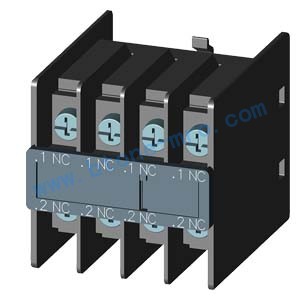

辅助开关块

辅助开关块

产品品牌:西门子 SIEMENS

原始型号:3RH29价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询辅助开关块
产品编号:BT0526025826
厂家型号:3RH29
产品品牌:西门子 SIEMENS
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料

可安装的辅助开关块前面和侧面安装型 3RH29 系列辅助开关块可用于电机接触器规格 S00 和 S0 以及接触器继电器。所提供的表中 (PDF) 列出了具体的应用。辅助开关组及其使用在“电机接触器”和“接触器继电器”章节中做了说明。

注意: 辅助开关符合 DIN EN 50012 标准,同时满足 DIN EN 50005 标准的要求。 符合 EN 50005 的示例 组合 A,S00:S00 基本单元 + 一个位于前面的单极辅助开关块 + 一个位于侧面的 2 极辅助开关块 --> 3RT20 16-1AP01 + 3RH29 11-1AA01 + 3RH29 11-1DA11 组合 B,S0:S0 基本单元 + 一个位于前面的 4 极辅助开关块 --> 3RT20 27-2AP00 + 3RH29 11-2HA22 符合 EN 50012 的示例 组合 C,S0:S0 基本单元 + 一个位于侧面的 2 极辅助开关块(安装在右侧) --> 3RT20 26-2AP00 + 3RH29 11-2DA11 注意: 前面的固态兼容辅助开关没有镜面接触功能。 辅助触点的端子符号和识别号 端子符号:端子符号为两位数字,如 13、14、21、22:十位:识别号 相关端子具有相同的识别号个位:功能数字 1-2 表示常闭触点 3-4 表示常开触点识别号: 识别号指明了辅助触点的数目和类型,如 40、31、22、13:第 1 位数字:常开触点数 第 2 位数字:常闭触点数 示例: 31 = 3 常开 + 1 常闭 40 = 4 常开 固态延时辅助开关所有可安装到接触器上的固态延迟辅助开关都是针对 24 至 240 V AC/DC(宽电压范围)内的应用设计的。

只需卡装并锁定,即可完成电气和机械连接。延时辅助开关通过接触器的线圈端子由两个插入式触头供电,和 A./A2 并联。保护电路(变阻器)集成在每个模块中。可密封盖板可用于防止设定时间的无意调整。

注意: 不允许在接触器上安装更多的辅助开关。 用于接触器的关断延时设备交流和直流运行 IEC 60947, EN 60947. 用于通过螺丝安装或卡装到 TH 35 标准安装导轨上。延时关断设备配有螺钉端子。断开延时装置可以防止在出现短时电压将或电压故障时,接触器在无意中脱落。它为一个下行、直流电操作的接触器在出现电压暂降时提供必要的能量,以保证接触器不会脱扣。3RA29 16 关断延时设备专门设计用于操作 3RT 接触器和 SIRIUS 系列的 3RH 接触器继电器。延时关断装置基于电容原理无需外部电压即可运行,并且可以通直流或交流电(24 V型号只能用于直流操作)。

电压匹配,只有在交流操作中才需要,借助一个整流桥实现。当内置于关断延时设备中的电磁线圈的电容器切换为并联后,接触器在一次延时后开断。一旦出现电压故障,电容器通过电磁线圈放电,并由此延迟接触器的关断。如果指令装置在电路中处于延时关断装置的上游,延时关断随着每次关断操作生效。如果在延时关断装置下游进行关断操作,则延时关断只有在出现电源电压故障时才适用。

操纵 对于用于额定控制电源电压为 110 V 和 230 V的型号,可以在线路一侧施加交流电压或者直流电压,而24 V的型号只设计用于直流操作。一个直流电操作的接触器根据所施加的输入电压连接到输出端。延时关断的平均值大约为每次规定最小值的 1.5倍。浪涌抑制器 不带 LED(也可用于弹簧型接线端子)规格 S00 和 S0 带 LED(也可用于弹簧型接线端子)规格 S00 和 S0 所有 3RT2 接触器以及 3RH2 接触器可以使用 RC 元件或变阻器改装,以抑制线圈中的断路浪涌。可以使用二极管或二极管组件(包括用于较短断开时间的噪声抑制二极管和齐纳二极管)。

浪涌抑制器插在规格为 S00 接触器的正面。与相邻的卡入式辅助回路接线端子间存在空间。变阻器、RC 元件或二极管组件可插入至 S0 规格接触器的前端。耦合继电器要么不配置过电压抑制或配有一个抑制二极管、变阻器或二极管,作为标准连接,取决于相应型号。

注意: 如果接触器线圈可防电压峰值 (干扰抑制二极管为 6 到 10 次;二极管组件为 2 到 6 次;变阻器为 +2 到 5 毫秒),则 NO 触点的延迟断开时间和 NC 触点的延迟闭合时间会增加。 附加负载模块用于插到带和不带辅助开关块的接触器前面的规格 S00。此模块用于增加允许剩余电流和限制剩余电压。

它可确保通过 SIMATIC 控制器的 230 V AC 半导体输出进行直接控制来安全断开接触器。它同时可作为一个浪涌抑制器使用。用于 PLC 控制的耦合链接器直流操作 IEC 60947 和 DIN EN 60947。该连接环适于在任何气候条件下使用。根据 EN 50274,其可以安全指触。端子名称符合 EN 50005。

通过 24 V DC 实现系统兼容操作,工作电压 17 至 30 V。功耗低 (0.5 W),符合固态系统的技术规格。一个 LED 用来显示切换状态。浪涌抑制 3RH29 24-1GP11 连接环配有一个集成浪涌抑制器(变阻器)。该浪涌抑制器用于切换接触器线圈。安装 3RH29 24-1GP11 连接环使用线圈端子模块安装在接触器线圈上。

电磁干扰抑制模块,三相,用于规格 S00 接触器当电机和各种电感负载关闭时,会产生一个所谓的反电动势。因此可能产生一个高达 4000 V的电压峰值,频率范围从 1 kHz 到 10 MHz,电压变化从 0.1 到 20 V/ns。焊脚适配器提供了两种用于接触器规格 S00(高达 5.5 kW 或 12 A)的焊接针插头:用于带一个集成辅助触头的接触器的焊脚适配器 用于装配有4极辅助开关组的接触器的焊针适配器

规格型号:

3RH2911-4FA04 3RH2911-4FA40 3RH2911-4FB11 3RH2911-4FB22 3RH2911-4FC22 3RH2911-4GA04 3RH2911-4GA13 3RH2911-4GA22 3RH2911-4GA31 3RH2911-4GA40 3RH2911-4HA01 3RH2911-4HA02 3RH2911-4HA03 3RH2911-4HA10 3RH2911-4HA11 3RH2911-4HA12 3RH2911-4HA13 3RH2911-4HA20 3RH2911-4HA21 3RH2911-4HA22 3RH2911-4HA30 3RH2911-4HA31 3RH2911-4NF02 3RH2911-4NF11 3RH2911-4NF20


品牌 SIEMENS/西门子 型号 3R系列 极数 3P 额定频率 50-60(Hz) 额定绝缘电压 220(V) 脱扣器电流 5K(A) 产品认证 CCC 安装方式 固定式 速度 普通型 灭弧介质 空气式 结构 塑壳式 操作方式 电动操作
-
-
