安装位置和功能 3RV2 电机起动保护器有三个主要的接触元件。为了获得尽可多的灵活性,辅助开关、信号开关、辅助脱扣和分断模块都可以单独供货。无需使用任何工具,即可按要求将这些部件安装到开关上。
有关概述,见“SIRIUS 电机起动器保护装置_3RV2 to 40 A ”-->“概述”信息按钮。 前面 注意: 每个电机起动保护器可附加多达 4 个带有辅助触点的辅助开关。 横向辅助开关、固态兼容横向辅助开关 1 NO + 1 NC 或 2 NO 或 1 CO 可以在正面横向插入一个辅助触头块。电机起动器保护装置总宽度仍然保持不变。 左侧 注: 每个电机起动保护器可附加多达 4 个带有辅助触点的辅助开关。 辅助开关 (2 触点) 和传信开关可以分开安装也可以安装在一起。 信令开关不可用于3RV27和3RV28 断路器。

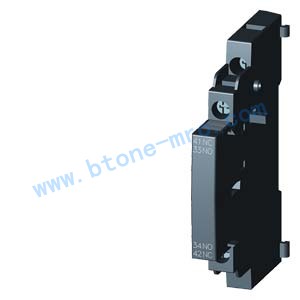

侧向辅助开关
(2 触点) 1 NO + 1 NC 或 2 NO 或 2 NC 此三个侧向辅助开关中的一个开关可以从侧面安装到各个电机起动保护器。辅助开关触点和电机起动器保护装置的主触点同时开或关。 带 2 个触点的侧面辅助开关的总宽度为 9 mm。 侧向辅助开关
(4 触点) 2 NO + 2 NC 带有 4 个触点的一个侧向辅助开关关可以从侧面安装到各个电机起动保护器。
辅助开关触点和电机起动器保护装置的主触点同时开或关。 带 4 个触点的侧面辅助开关的总宽度为 18 mm。 信号开关 脱扣 1 常开触点 + 1 常闭触点短路 1 常开触点 + 1 常闭触点 每个电机起动器保护器的左侧均可安装一个报警触头。
信号开关具有两个触点系统。 不论是由短路、过载还是辅助脱扣所引起,其中一个触点系统总是发出脱扣信号。另外一个触点系统只是在短路的情况下才发生切换。如果通过手柄切断,则不会发出信号。 短路之后为了再次开启电机起动保护器,在排除故障之后必须对信号开关进行手动复位。 信号开关总宽度为 18 mm。 右侧 注: 每个电机起动器保护装置可安装一个辅助脱扣器。
在具有过载继电器功能的 3RV21 电机起动保护器右侧不得安装附件。 辅助脱扣器 分励脱扣器 用于电机起动器保护装置的远程控制脱扣。脱扣线圈只有在短路时才可以上电(参见电路图)。 或 欠电压脱扣器 电压中断时使电机起动器保护装置脱扣,并在电压恢复后防止电机意外重新启动。用于远程控制电机起动器保护装置脱扣。
特别适用于通过相应的紧急停止按钮的紧急停止断开,符合 DIN EN 60204-1 (VDE 0113)。 或 欠压脱扣器,带前导辅助触点 2 NO 其功能和用途与无前导辅助触点的欠压脱扣器的功能和用途相同,但是增加了以下功能:辅助触点将在 OFF 开关位置断开,切断欠压脱扣器线圈的供电,从而中断电力消耗。在“脱扣”位置,不能保证这些辅助触点处于断开状态。
因为前导触点会允许电机起动器保护装置重新合上。 辅助脱扣器总宽度为 18 mm。 顶部 注: 隔离器模块不可用于3RV27和3RV28 断路器。 隔离器模块盖住横向辅助开关的接线螺丝。如果采用隔离器模块,我们建议可以安装侧向辅助开关,或在辅助开关完全配线之后再安装隔离器模块。
隔离模块 隔离器模块可以安装到电机起动保护器的上部接线端。 电源电缆通过隔离器模块连接到电机起动器保护装置。 仅当电机起动器保护装置已经断开,并把所有 3 个电机起动器保护装置极与整个网络隔离后,才可以拔去插头。防电击隔离点清晰可见,它采用挂锁锁定,以防插头重新插入。
规格型号: 3RV2901-1A 3RV2901-1B 3RV2901-1C 3RV2901-2A 3RV2901-2B 3RV2901-2C 3RV2901-4A
品牌 SIEMENS/西门子 型号 3RV 极数 1-4 额定频率 50/60(Hz) 脱扣器电流 63(A) 安装方式 固定式 速度 普通型 灭弧介质 真空式 结构 塑壳式 操作方式 电动操作
