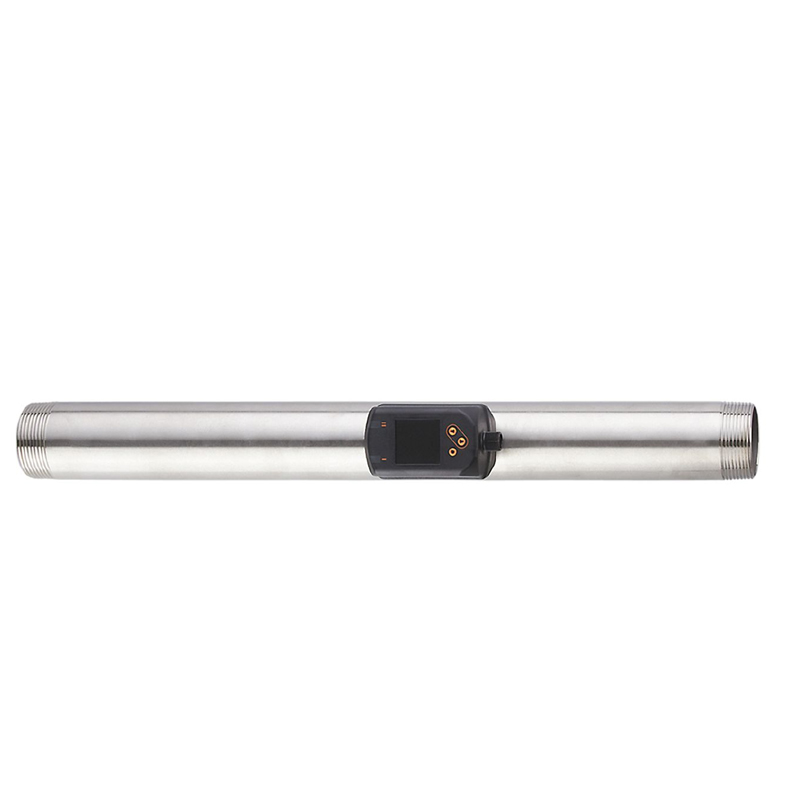

易福门 IFM 压缩空气流量计 SD系列

易福门 IFM 压缩空气流量计 SD系列

产品品牌:易福门 IFM

原始型号:SD9500价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询易福门 IFM 压缩空气流量计 SD系列
产品编号:BT2109009004
厂家型号:SD9500
产品品牌:易福门 IFM
价格:¥询价
规格型号:
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料
产品特征
输入和输出总数数字输出数量: 2; 模拟输出数量: 1
系统接口螺纹连接 R 1 1/2 DN40
监控压力
测量范围 [bar]-1...16
应用
应用用于工业应用
介质压缩空气
介质温度 [°C]-10...60
爆破压力最小值 [bar]64
爆破压力最小值 [MPa]6.4
抗压强度 [bar]16
抗压强度 [Mpa]1.6
允许工作压力的最大值(用于应用程序符合CRN标准) [bar]8.9
电气数据
工作电压 [V]18...30 DC; (按照SELV/PELV)
电流损耗 [mA]< 80
防护等级III
反相保护
开机延迟时间 [s]1
总的输入/输出
输入和输出总数数字输出数量: 2; 模拟输出数量: 1
输入
输入计数器复位
输出
输出信号开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
电气设计PNP/NPN
数字输出数量2
输出功能常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]2.5
开关量输出DC的持续电流负载 [mA]150; (每个输出)
模拟输出数量1
模拟电流输出 [mA]4...20; (可调整量程)
负载最大值 [Ω]500
脉冲输出流量计
短路保护
短路保护类型脉冲
过载保护
测量/设定范围
测量范围20...6830 l/min0.3...81 m/s1.4...410 m³/h
显示范围0...8200 l/min0...97.2 m/s0...492 m³/h
分辨率10 l/min0.1 m/s0.2 m³/h
开关点, SP60...6830 l/min0.7...81 m/s3.6...409.8 m³/h
复原点, rP30...6800 l/min0.3...80.6 m/s1.6...407.8 m³/h
测量值起点, ASP0...5460 l/min0...64.8 m/s0...327.9 m³/h
测量值终点, AEP1370...6830 l/min16.2...81 m/s82.1...410 m³/h
较小流量cut-off, LFC10...70 l/min0.1...0.9 m/s0.5...4.4 m³/h
步距1 l/min0.1 m/s0.1 m³/h
监控压力
测量范围 [bar]-1...16
显示范围 [bar]-1...20
分辨率 [bar]0.05
开关点, SP [bar]-0.92...16
复原点, rP [bar]-1...15.92
测量值起点 [bar]-1...12.8
测量值终点 [bar]2.2...16
设定步距 [bar]0.01
流量监控
测量范围0...100000000 m³0...353146667.2 scf
显示范围0...100000000 m³0...353146667.2 scf
开关点, SP0.001...10000000 m³0.05...353146667.2 scf
脉冲值0.001...10000000 m³0.05...353146667.2 scf
设定步距0.0001 m³0.005 scf
脉冲长度 [s]0.004...2
温度监控
测量范围-10...60 °C14...140 °F
显示范围-24...74 °C-11.2...165.2 °F
分辨率0.2 °C0.5 °F
开关点, SP-9.7...60 °C14.6...140 °F
复原点, rP-10...59.7 °C14...139.4 °F
测量值起点-10...46 °C14...114.8 °F
测量值终点4...60 °C39.2...140 °F
设定步距0.1 °C0.1 °F
精度/偏差
温度系数 [1/K]± 0,07 % MW
精确度(在测量范围)class 141: ± (2 % MW + 0,5 % MEW); class 344: ± (6 % MW + 0,6 % MEW) ; 空气质量符合ISO 8573-1:2010标准; 在介质温度 23 °C
重复精度± (0,4 % MW + 0,1 % MEW)
监控压力
重复精度 [終值的百分比]± 0,2
特征曲线偏差 [終值的百分比]< ± 0,5; (BFSL = Best Fit Straight Line)
测量范围值的最大温度系数 [% MEW / 10 K]± 0,3
零点的最大温度系数 [% MEW / 10 K]± 0,1
温度监控
精确度 [K]± 0,5; (在流量测量范围极限内的介质流量)
反应时间
反应时间 [s]0.1; (dAP = 0)
阻尼过程值dAP [s]0...5
监控压力
反应时间 [s]0.05
温度监控
响应时间T05 / T09 [s]T09 = 0,5
软件/编程
参数设定迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器
接口
通信接口IO-Link
传递类型COM2 (38,4 kBaud)
IO-Link revision1.1
SDCI标准IEC 61131-9 CDV
外形Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
SIO模式
必需的mater port typeA
模拟过程数据8
二位输出过程数据2
处理周期最小值 [ms]7.2
支持的DeviceID运行方式DeviceID默认869
工作条件
环境温度 [°C]0...60
存储温度 [°C]-20...85
允许最大的相对空气湿度 [%]90
外壳防护等级IP 65; IP 67
认证/测试
EMC电磁兼容DIN EN 60947-5-9
CPA认证型号001TG准确度等级-最大允许误差± 2,5 % FSQ (min)0,05 m³/hQ (t)-Q (max)410 m³/h
抗震DIN EN 68000-2-65 g (10...2000 Hz)
MTTF [年]183
UL认证UL认证编号I012文件数量ULE174189
承压设备指令良好的工程实践; 可用于稳定的气体液体组2
机械技术数据
重量 [g]2262
原材料PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM
材料(接液部件)不锈钢(1.4301/304); 不锈钢(1.4305/303); FKM; 陶瓷 已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯
系统接口螺纹连接 R 1 1/2 DN40
显示器/操作件
显示彩色显示 1,44", 128 x 128 像素2 x LED, 黄色
注释
注释MW = 测量值MEW = Final value of the measuring range根据德国工业标准DIN ISO 2533,测量、显示和设定范围针对标准容积流量有关安装和使用的说明,请您参见使用指南。
包装单位1 件
电气连接
接口接插件: 1 x M12; 译码: A



压缩空气流量计; 工作电压 18...30 DC; (按照SELV/PELV) V; PNP/NPN; M12 接插件; 用于工业应用
产品标识压缩空气流量计
应用用于工业应用
系统接口螺纹连接 R 1 1/2 DN40
工作电压DC18...30 V
电压类型DC
电气设计PNP/NPN
输出功能常开/常闭; (可设定参数); 模拟
输出信号开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
模拟电流输出4...20; (可调整量程) mA
测量范围1.4...410 m³/h
抗压强度16 bar
接口M12 接插件
原材料PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM
材料(接液部件)不锈钢(1.4301/304); 不锈钢(1.4305/303); FKM; 陶瓷 已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯
显示彩色显示 1,44" 128 x 128 像素; 2 x LED 黄色
环境温度0...60 °C
介质温度-10...60 °C
通信接口IO-Link
产品易福门或同价值的
型号SD9500


-
-
