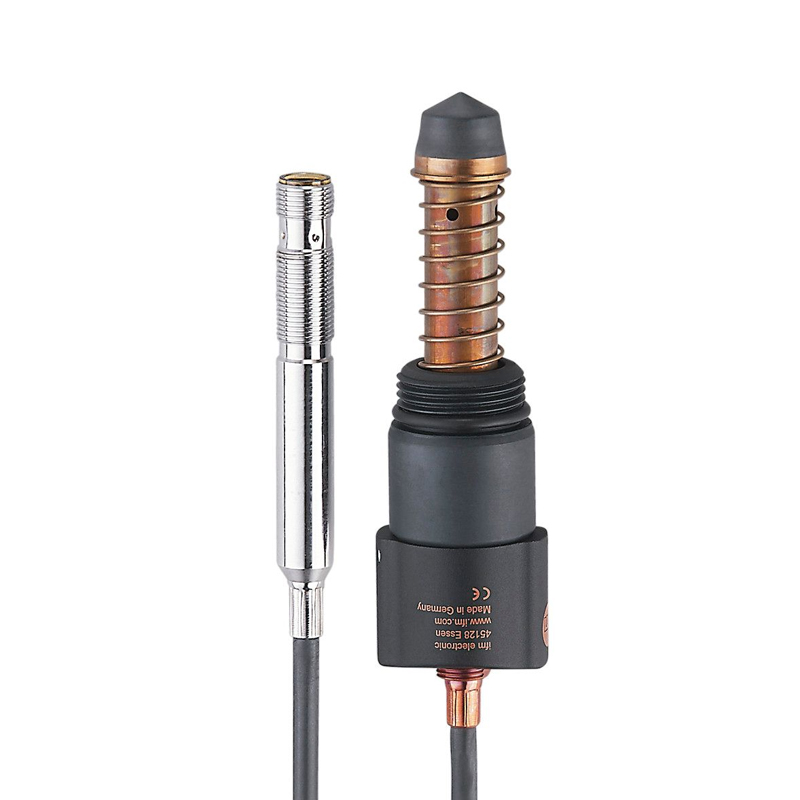

- 在线咨询易福门 IFM 带止回阀流量传感器装置的测量插入物
- 产品编号：BT2318011001
- 厂家型号：SBM613
- 产品品牌：易福门 IFM
- 价格：¥询价 件
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 测量范围 [l/min] | 0.3...25 |
| 系统接口 | G 3/4 |
| 应用 |
|---|
| 介质 | 液体; 水; 乙二醇溶液 |
| 介质温度 [°C] | 10...180 |
| 抗压强度 [bar] | 15 |
| 抗压强度 [Mpa] | 1.5 |
| 注意抗压强度 | 介质温度最大值评估最高达85 °C的温度: 25 bar / 2,5 MPa |
| 电气数据 |
|---|
| 工作电压公差 [%] | -15...10 |
| 工作电压 [V] | 24 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 35 |
| 防护等级 | III |
| 反相保护 | 有 |
| 输出 |
|---|
| 输出信号 | 模拟信号 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 [l/min] | 0.3...25 |
| 精度/偏差 |
|---|
| 重复精度 [終值的百分比] | 1 |
| 测量误差 [終值的百分比] | ± 5 |
| 反应时间 |
|---|
| 反应时间 [s] | < 0.01 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...60 |
| 存储温度 [°C] | -15...80 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| 抗冲击 | DIN EN 60068-2-2720 g (11 ms) |
| 抗震 | DIN EN 60068-2-65 g (10...2000 Hz) |
| MTTF [年] | 1380 |
| 机械技术数据 |
|---|
| 重量 [g] | 285 |
| 原材料 | 黄铜 白青铜-镀层; PPS; Cu合金; 铝 已铝阳极氧化处理; 硅树脂; PEI |
| 材料(接液部件) | 不锈钢(1.4401/316); 黄铜; PPS; O形环: FKM |
| 拧紧扭矩 [Nm] | 15 |
| 系统接口 | G 3/4 |
| 机械的开关周期 | 1亿 |
| 注释 |
|---|
| 注释 | 所有的数据适用于水 (20 °C)。建议 使用200微米过滤 |
| 包装单位 | 1 件 |
| 电气连接 - 插头 |
|---|
| 接口 | 电缆: 0.3 m, 硅树脂 |
| 接口 | 接插件: 1 x M12; 译码: A |

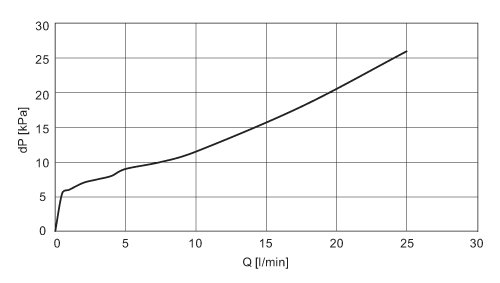

| 图表 |
|---|
|  |
|---|
| 流量传感器装置; 工作电压 24 DC; (按照SELV/PELV) V; 0.3 m 硅树脂-电缆; M12 接插件; 0.3 m; 硅树脂 |
|---|
| 产品标识 | 流量传感器装置 |
|---|
| 系统接口 | G 3/4 |
|---|
| 工作电压DC | 24 V |
|---|
| 电压类型 | DC |
|---|
| 输出功能 | 模拟 |
|---|
| 输出信号 | 模拟信号 |
|---|
| 模拟电流输出 | 4...20 mA |
|---|
| 测量范围 | 0.3...25 l/min |
|---|
| 抗压强度 | 15 bar |
|---|
| 接口 | 0.3 m 硅树脂-电缆; M12 接插件 |
|---|
| 原材料 | 黄铜 白青铜-镀层; PPS; Cu合金; 铝 已铝阳极氧化处理; 硅树脂; PEI |
|---|
| 材料(接液部件) | 不锈钢(1.4401/316); 黄铜; PPS; O形环: FKM |
|---|
| 环境温度 | 0...60 °C |
|---|
| 介质温度 | 10...180 °C |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | SBM613 |
|---|
-
-
