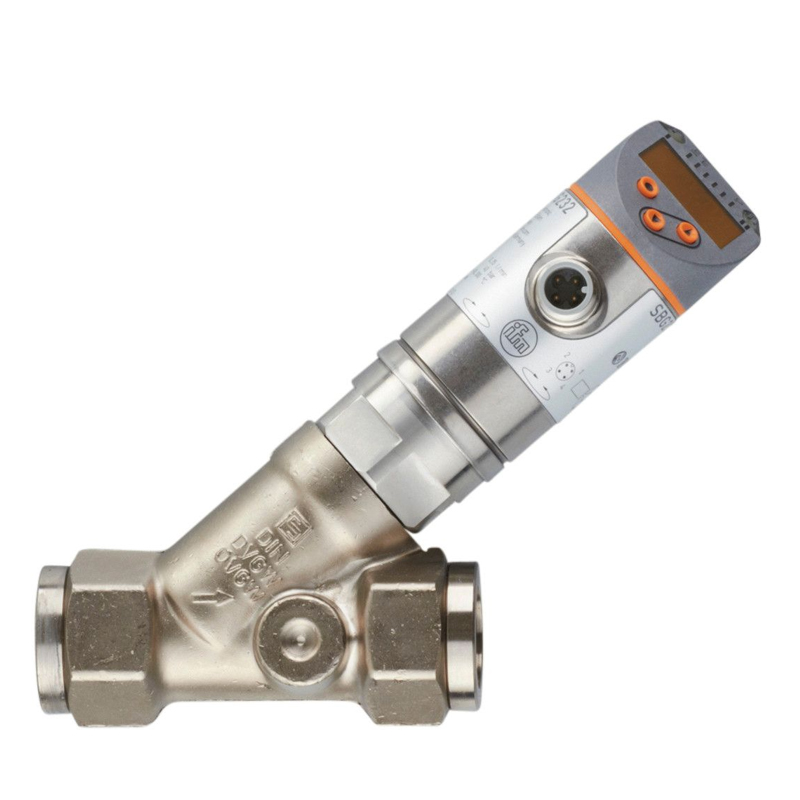

易福门 IFM 带止回阀及显示屏的流量计 SBG系列

易福门 IFM 带止回阀及显示屏的流量计 SBG系列

产品品牌:易福门 IFM

原始型号:SBG232价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询易福门 IFM 带止回阀及显示屏的流量计 SBG系列
产品编号:BT2109009001
厂家型号:SBG232
产品品牌:易福门 IFM
价格:¥询价
规格型号:
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料
产品特征
输入和输出总数数字输出数量: 2; 模拟输出数量: 1
测量范围0.3...15 l/min0.018...0.9 m³/h
系统接口螺纹连接 G 1/2
应用
特殊的性能镀金触点
应用用于工业应用
介质液体; 水; 乙二醇溶液; 冷却润滑剂
介质说明油1带粘度: 10 mm²/s (40 °C)油2带粘度: 46 mm²/s (40 °C)
介质温度 [°C]-10...100
爆破压力最小值 [bar]160
抗压强度 [bar]40
抗压强度 [Mpa]4
允许工作压力的最大值(用于应用程序符合CRN标准) [bar]40
电气数据
工作电压 [V]18...30 DC; (按照SELV/PELV)
电流损耗 [mA]< 50
防护等级III
反相保护
开机延迟时间 [s]< 3
总的输入/输出
输入和输出总数数字输出数量: 2; 模拟输出数量: 1
输出
输出数量2
输出信号开关信号; 模拟信号; 频率信号; IO-Link; (可配置)
数字输出数量2
输出功能常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]2
开关量输出DC的持续电流负载 [mA]150; (每个输出 2 x 200 (...60 °C); 2 x 250 (...40 °C))
开关周期(机械的)1亿
模拟输出数量1
模拟电流输出 [mA]4...20
负载最大值 [Ω]500
短路保护
过载保护
输出频率 [Hz]0...10000
测量/设定范围
测量范围0.3...15 l/min0.018...0.9 m³/h
显示范围0...18 l/min0...1.08 m³/h
分辨率0.05 l/min0.005 m³/h
开关点, SP0.1...15 l/min0.005...0.9 m³/h
复原点, rP0...14.9 l/min0...0.895 m³/h
频率终点,FEP1...15 l/min0.06...0.9 m³/h
步距0.05 l/min0.005 m³/h
频率终点, FrP [Hz]10...10000
测量动态性1:50
温度监控
测量范围 [°C]-10...100
显示范围 [°C]-32...122
分辨率 [°C]1
开关点, SP [°C]-9...100
复原点, rP [°C]-10...99
设定步距 [°C]1
频率起点,FSP [°C]-10...78
频率终点,FEP [°C]12...100
频率终点, FrP [Hz]10...10000
精度/偏差
流量监控
精确度(在测量范围)± (4 % MW + 1 % MEW); (Q > 0,3 l/min; 介质和工作温度: +22 °C ± 4K)
重复精度± 1 % MEW
温度监控
温度变化率0,029 °C / K
精确度 [K]3 K (25°C; Q > 1 l/min)
反应时间
流量监控
反应时间 [s]0.01
阻尼过程值dAP [s]0...5
用于模拟量输出的阻尼 (dAA) [s]0...5
温度监控
响应时间T05 / T09 [s]T09 = 120 (Q > 1 l/min)
软件/编程
参数设定迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 介质设定; 用于开关量输出/模拟量输出阻尼; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色
接口
通信接口IO-Link
传递类型COM2 (38,4 kBaud)
IO-Link revision1.1
SDCI标准IEC 61131-9 CDV
外形Smart Sensor: Process Data Variable; Device Identification
SIO模式
必需的mater port typeA
模拟过程数据2
二位输出过程数据2
处理周期最小值 [ms]5
支持的DeviceID运行方式DeviceID默认560
工作条件
环境温度 [°C]0...60
注意环境温度介质温度< 80 °C介质温度< 100 °C: 0...40 °C
存储温度 [°C]-15...80
外壳防护等级IP 65; IP 67
认证/测试
EMC电磁兼容DIN EN 61000-6-2DIN EN 61000-6-3
抗冲击DIN EN 60068-2-2720 g (11 ms)
抗震DIN EN 60068-2-65 g (10...2000 Hz)
MTTF [年]145
UL认证UL认证编号I005
承压设备指令良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g]750
原材料不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层
材料(接液部件)不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM
系统接口螺纹连接 G 1/2
显示器/操作件
显示显示单位3 x LED, 绿色开关状态2 x LED, 黄色测量值字母数字显示, 红色/绿色 4位数字编程字母数字显示, 4位数字
注释
注释建议使用200 micron过滤。所有的数据适用于水 (20 °C)。MW = 测量值MEW = Final value of the measuring range
说明请注意外壳设计的变化!
包装单位1 件
电气连接
接口接插件: 1 x M12; 译码: A; 触头: 镀金的
图表
压力损失
dP压力损失Q体积流量



机械电子流量传感器; 工作电压 18...30 DC; (按照SELV/PELV) V; M12 接插件; 镀金触点; 用于工业应用
产品标识机械电子流量传感器
应用用于工业应用
系统接口螺纹连接 G 1/2
工作电压DC18...30 V
电压类型DC
输出数量2
输出功能常开/常闭; (可设定参数); 模拟
输出信号开关信号; 模拟信号; 频率信号; IO-Link; (可配置)
模拟电流输出4...20 mA
测量范围0.018...0.9 m³/h
抗压强度40 bar
接口M12 接插件
原材料不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层
材料(接液部件)不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM
显示显示单位: 3 x LED 绿色; 开关状态: 2 x LED 黄色; 测量值: 字母数字显示 红色/绿色 4位数字; 编程: 字母数字显示 4位数字
环境温度0...60 °C
介质温度-10...100 °C
通信接口IO-Link
产品易福门或同价值的
型号SBG232


-
-
