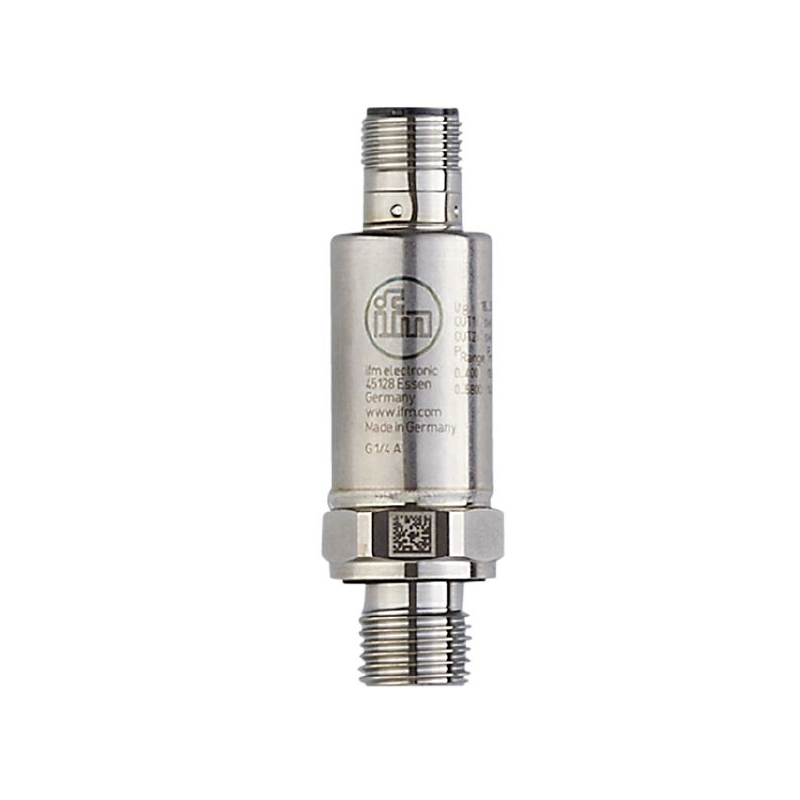

易福门 IFM 压力开关

易福门 IFM 压力开关

产品品牌:易福门 IFM

原始型号:PV8060价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询易福门 IFM 压力开关
产品编号:BT0207015001
厂家型号:PV8060
产品品牌:易福门 IFM
价格:¥询价
规格型号:
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料
产品特征
输入和输出总数数字输出数量: 2
测量范围0...600 bar0...8700 psi0...60 MPa
系统接口螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2); 内螺纹:M5
应用
测量元件金属膜片
应用用于工业应用
介质液体和气体介质
介质温度 [°C]-40...90
爆破压力最小值2500 bar36255 psi250 MPa
抗压强度1500 bar21755 psi150 Mpa
注意抗压强度静态
耐真空 [mbar]-1000
压力相对压力
电气数据
工作电压 [V]18...30 DC
电流损耗 [mA]< 15
绝缘电阻最小值 [MΩ]100; (500 V DC)
防护等级III
反相保护
开机延迟时间 [s]< 0.3
总的输入/输出
输入和输出总数数字输出数量: 2
输出
输出数量2
输出信号开关信号; IO-Link; (可配置)
电气设计PNP/NPN
数字输出数量2
输出功能常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]2
开关量输出DC的持续电流负载 [mA]100
开关频率DC [Hz]< 130
短路保护
短路保护类型脉冲
过载保护
测量/设定范围
测量范围0...600 bar0...8700 psi0...60 MPa
开关点, SP6...600 bar87...8702 psi0.6...60 MPa
复原点, rP3.1...597.1 bar44...8660 psi0.31...59.71 MPa
设定步距0.1 bar1 psi0.01 MPa
出厂设定SP1 = 150 barrP1 = 138 barou1 = Hno;SP2 = 450 barrP2 = 438 barou2 = Hno;dS1/dS2 = 0 msdr1/dr2 = 0 mscoF = 0 %P-n = PnPdAP= 60 ms
温度监控
测量范围-40...90 °C-40...194 °F
开关点, SP-38...90 °C-36.4...194 °F
复原点, rP-40...88 °C-40...190.4 °F
设定步距0.1 °C0.1 °F
精度/偏差
开关点精度 [测量范围值的%]< ± 0,5 (nach DIN EN 61298-2)
重复精度 [测量范围值的%]< ± 0,05; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]< ± 0,5; (线性度包括迟滞和重复精度,限值设置符合DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]< ± 0,1 (BFSL) / < ± 0,2 (LS)
滞后偏差 [测量范围值的%]< ± 0,2
长时间稳定性 [测量范围值的%]< ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
温度系数量程 [测量范围值的百分比 / 10 K]< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
温度监控
精确度 [K]± 2 K + (0.1 x(环境温度 - 介质温度))
注释温度范围-10至80 °C
反应时间
反应时间 [ms]< 3
温度监控
响应时间T05 / T09 [s]< 80 / < 210 ( 在ifm参考条件下 )
软件/编程
参数设定迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼
接口
通信接口IO-Link
传递类型COM2 (38,4 kBaud)
IO-Link revision1.1
SDCI标准IEC 61131-9
外形Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)
SIO模式
必需的mater port typeA
模拟过程数据5
二位输出过程数据2
处理周期最小值 [ms]4.5
IO-Link压力分辨率 [bar]0.2
IO-Link压力分辨率 [MPa]0.02
IO-Link温度分辨率 [K]0.2
IO-Link过程数据(周期性)功能位长压力16温度16设备状态4二进制开关信息2
IO-Link功能(非周期性)应用特定标签; 内部温度; 运行小时数计数器; 开关循环数计数器; 压力峰值计数器; 温度峰值计数器
支持的DeviceID运行方式DeviceID默认1216
工作条件
环境温度 [°C]-40...90
存储温度 [°C]-40...100
外壳防护等级IP 67; IP 69K
认证/测试
EMC电磁兼容DIN EN 61326-1
抗冲击DIN EN 60068-2-27500 g (1 ms)
抗震DIN EN 60068-2-620 g (10...2000 Hz)
UL认证UL认证编号J038文件数量ULE174189
承压设备指令良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g]57
原材料1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI
材料(接液部件)不锈钢(1.4305/303); 1.4542 (17-4 PH / 630)
开关动作寿命6千万; (在额定压力的1.2倍)
拧紧扭矩 [Nm]25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2); 内螺纹:M5
过程连接密封FKM (DIN EN ISO 1179-2)
已集成限制器元件
注释
注释BFSL = Best Fit Straight LineLS = 极限点设定
包装单位1 件
电气连接
接口接插件: 1 x M12; 译码: A



电子压力传感器; 工作电压 18...30 DC V; 3-线; PNP/NPN; M12 接插件; 用于工业应用
产品标识电子压力传感器
应用用于工业应用
系统接口螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2); 内螺纹:M5
工作电压DC18...30 V
电压类型DC
电气设计PNP/NPN
输出数量2
输出功能常开/常闭; (可设定参数)
输出信号开关信号; IO-Link; (可配置)
测量范围0...60 MPa
接口M12 接插件
原材料1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI
材料(接液部件)不锈钢(1.4305/303); 1.4542 (17-4 PH / 630)
环境温度-40...90 °C
介质温度-40...90 °C
通信接口IO-Link
产品易福门或同价值的
型号PV8060


-
-
