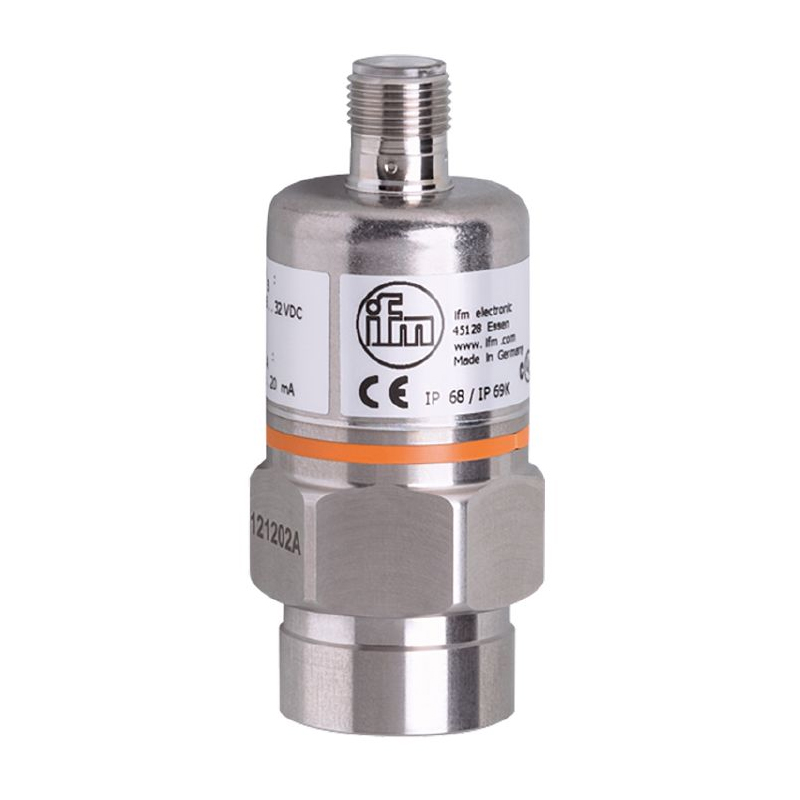

- 在线咨询易福门 IFM 带陶瓷测量单元的压力变送器 PA系列
- 产品编号：BT2308001001
- 厂家型号：PA3024
- 产品品牌：易福门 IFM
- 价格：¥询价 件
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 测量范围 | 0...10 bar0...145 psi0...1000 kPa0...1 MPa |
| 系统接口 | 螺纹连接 G 1/4 内螺纹 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | 用于工业应用 |
| 介质 | 液体和气体介质 |
| 介质温度 [°C] | -25...90; (仅根据需求: -40...90 °C) |
| 爆破压力最小值 | 150 bar2175 psi15 MPa |
| 抗压强度 | 75 bar1088 psi7.5 Mpa |
| 压力 | 相对压力 |
| 电气数据 |
|---|
| 工作电压 [V] | 9.6...32 DC |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 1 |
| 输出信号 | 模拟信号 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA) |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | 0...10 bar0...145 psi0...1000 kPa0...1 MPa |
| 精度/偏差 |
|---|
| 重复精度 [测量范围值的%] | < 0,1; (温度波动< 10 K) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定) |
| 长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | 0,1; (0...80 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) |
| 反应时间 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 3 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射30 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度10 V干扰辐射根据公路车辆标准004/104/ECCISPR 25抗扰度根据公路车辆标准004/104/ECISO 11452-2 HF电磁场辐射100 V/mISO 7637-2 pulse严格等级4 |
| 抗冲击 | DIN EN 60068-2-2750 g (11 ms)DIN EN 61373类别3 |
| 抗震 | DIN EN 60068-2-620 g (10...2000 Hz)DIN EN 61373类别2 |
| MTTF [年] | 506 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 铁路应用 | DIN EN 50155 / IEC 60571Klasse T3, C1, S1 |
| 机械技术数据 |
|---|
| 重量 [g] | 226 |
| 原材料 | 不锈钢(1.4404 / 316L); FKM; PA; EPDM/X |
| 材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM |
| 开关动作寿命 | 1亿 |
| 系统接口 | 螺纹连接 G 1/4 内螺纹 |
| 已集成限制器元件 | 否(可以改装 ) |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 电子压力传感器; 工作电压 9.6...32 DC V; 2-线; M12 接插件; 镀金触点; 用于工业应用 |
|---|
| 产品标识 | 电子压力传感器 |
|---|
| 应用 | 用于工业应用 |
|---|
| 系统接口 | 螺纹连接 G 1/4 内螺纹 |
|---|
| 工作电压DC | 9.6...32 V |
|---|
| 电压类型 | DC |
|---|
| 输出数量 | 1 |
|---|
| 输出功能 | 模拟 |
|---|
| 输出信号 | 模拟信号 |
|---|
| 模拟电流输出 | 4...20 mA |
|---|
| 测量范围 | 0...1 MPa |
|---|
| 接口 | M12 接插件 |
|---|
| 原材料 | 不锈钢(1.4404 / 316L); FKM; PA; EPDM/X |
|---|
| 材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM |
|---|
| 环境温度 | -25...80 °C |
|---|
| 介质温度 | -25...90; (仅根据需求: -40...90 °C) °C |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | PA3024 |
|---|
-
-
