| 产品特征 |
|---|
| 光线种类 | 红光 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (符合cULus - Class 2标准) |
| 电流损耗 [mA] | < 200 |
| 电流损耗参考电压 [V] | 10 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 2 |
| 光线种类 | 红光 |
| 波长 [nm] | 650 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 1; 数字输出数量: 2 |
| 输入 |
|---|
| 触发器 | 外部的 |
| 数字输入数 | 1 |
| 输出 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) |
| 数字输出数量 | 2 |
| 输出功能 | 2 x 常开/常闭; (可设定参数) |
| 每个输出最大电流负载 [mA] | 100 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量距离（Z方向） [mm] | 150...300 |
| 最小测量距离处的测量范围宽度（X方向） [mm] | 45; (距离 = 150mm) |
| 最大测量距离处的测量范围宽度（X方向） [mm] | 90; (距离 = 300mm) |
| 测量频率 [Hz] | 5 |
| 精度/偏差 |
|---|
| 测量值分辨率 | Z方向 200 µmX方向 250 µm |
| 精确度 | Z方向 ± 500 µmX方向 ± 500 µm背景(白色90 %反射) |
| 软件/编程 |
|---|
| 可保存的轮廓数量 | 1 |
| 感兴趣区域的数量 | 1 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM3 (230,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 处理周期最小值 [ms] | 2.3 |
| IO-Link过程数据（周期性） | 功能位长过程值16设备状态4二进制开关信息1 |
| IO-Link功能（非周期性） | 运行小时数计数器; 触发事件数量; ROI设置 |
| 支持的DeviceID | 运行方式DeviceID默认1260 |
| 注释 | 更多信息请参见“下载”中的IODD PDF文件 |
| 工作条件 |
|---|
| 环境温度 [°C] | -10...55 |
| 存储温度 [°C] | -40...60 |
| 外壳防护等级 | IP 65 |
| 外部光线抵抗力最大值 [klx] | 20 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2 |
| 激光防护等级 | 1 |
| 激光保护注意事项 | 注意:激光激光等级:1EN / IEC60825-1:2007EN / IEC60825-1:2014符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| MTTF [年] | 155 |
| UL认证 | Ta-10...55 °CEnclosure typeType 1电源Class 2文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 535.8 |
| 尺寸 [mm] | 88 x 65 x 28.5 |
| 原材料 | 外壳: 模压铸锌; PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: PMMA |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色显示操作1 x LED, 绿色彩色显示 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |

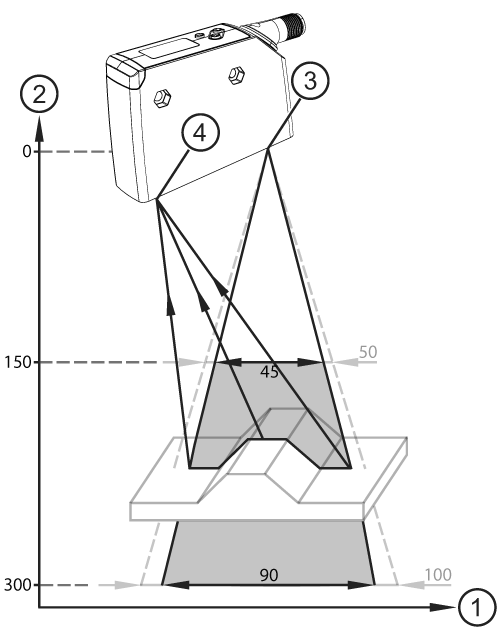

| 图表 |
|---|
|
1X方向2Z方向3激光束孔4接收装置 |
|---|
