| 产品特征 |
|---|
| 光线种类 | 红外线 |
| 外壳 | 矩形的 |
| 应用 |
|---|
| 功能原理 | 镜面反射光电开关 |
| 电气数据 |
|---|
| 频率AC [Hz] | 47...63 |
| 工作电压 [V] | 20...250 AC/DC |
| 消耗功率最大值 [VA] | 2 |
| 防护等级 | II |
| 反相保护 | 否 |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
| 输出 |
|---|
| 电气设计 | 继电器 |
| 输出功能 | 亮通和暗通模式; (可选) |
| 继电器接口容量 | 250 V AC / 3 A / 360 VA, 125 V DC / 3 A / 30 W |
| 开关频率AC [Hz] | 10 |
| 开关频率DC [Hz] | 10 |
| 短路保护 | 否 |
| 过载保护 | 否 |
| 监控范围 |
|---|
| 棱镜反射镜的检测距离 [m] | 0.25...10; (棱镜反射镜 Ø 80 E20005) |
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 350 |
| 光点尺寸参考 | 在最大的检测距离 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...60 |
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2EN 55011等级B |
| MTTF [年] | 288 |
| 机械技术数据 |
|---|
| 重量 [g] | 299.5 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 90 x 30 x 70 |
| 原材料 | PPO 改良的 |
| 透镜材料 | PMMA |
| 透镜校准 | 侧面的镜组 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色操作1 x LED, 绿色功能1 x LED, 红色 |
| 电气连接 |
|---|
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动 |
| 附件 |
|---|
| 供货范围 | 角撑架: 1, E20514螺丝刀 |
| 注释 |
|---|
| 注释 | 建议: 短路后请一定检查产品的安全功能。 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5 |
| 图表 |
|---|

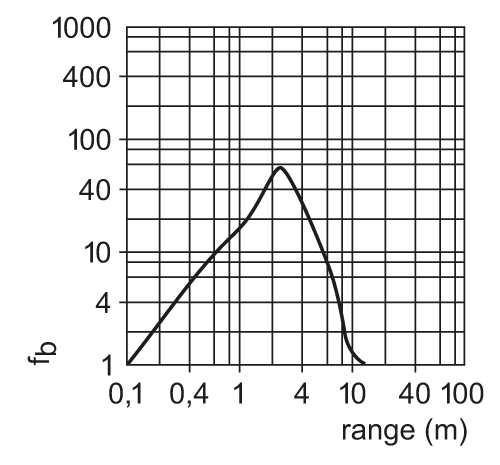

| 过量增益图 |  |
|---|
