3RB20、3RB21,标准应用

3RB20、3RB21,标准应用

产品品牌:西门子 SIEMENS

原始型号:3RB20、3RB21价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询3RB20、3RB21,标准应用
产品编号:BT0526025419
厂家型号:3RB20、3RB21
产品品牌:西门子 SIEMENS
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料

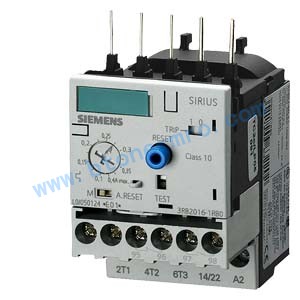

3RB20 和 3RB21 固态过压继电器最高电流 630A,带有内部电源,设计用于带有正常或重负荷启动的负载的反时限延时保护,防止由于过载、相位失衡或失相将导致电机电流超出所设定的额定电流。

通过集成在设备里的电流互感器可以检测到电流上升,并且可以通过相应的固态电路进行评估,然后向辅助触点输出一个脉冲。

辅助触点通过接触器切断负载。断开时间取决于脱扣电流和设置电流Ie之比,保存成长期稳定的脱扣特性曲线除了对负载进行反时限延时保护,防止由于过载、相位不平衡或断相造成温度上升过高,3RB21 固态过载继电器还可以进行内部接地故障检测(不能结合接触器组件进行星-三角起动)。

这样就可以使负载避免由于绝缘材料损坏、潮湿或冷凝水等造成高阻抗短路。

开关位置指示器将脱扣状态以信号形式发送出去。

恢复时间过后,手动或自动复位设备制造符合环境规定,包含环保和可重复使用的材料。

它们符合所有重要的世界性标准和认证。

规格 S00和S0的过载继电器 3RB30和3RB31参见"电子过载继电器 SIRIUS 3RB3"。

“增安型”防护 EEx e,符合 ATEX 指令 94/9/EC 3RB20/3RB21 固态过载继电器适用于 EEx e 增安型防爆电机过载保护。

该继电器符合 EN 60079-7 标准(存在潜在爆炸危险环境中的电气装置 – 增安型 "e")。并拥有 Group II,Category (2)G/D EC 型式试验证书。编号为 PTB 06 ATEX 3001。行业 3RB20/3RB21 固态过压继电器对各种行业中希望对自己的正常和重负荷(CLASS 5 至 CLASS 30 )启动条件电气负载进行最优的反时限延时和温度相关保护的客户都适用,该装置可以最大程度的减少项目完成时间、存货和功耗,同时优化工厂的可用性和维护管理。

应用 3RB20和3RB21 固态过载继电器设计用于正弦50/60 Hz电压网络中感应电机的保护。

该继电器不适用于保护单相交流和直流负载。

3RU11 热过载继电器或3RB22/3RB23 固态过载继电器 3RB22到3RB24 可用于单相交流负载。

对于直流负载,我们建议3RU11 热过载继电器。

环境条件该装置对外部影响(如撞击、腐蚀性环境条件、老化和温度变化)不敏感。

对于 –25 C 到 +60℃ 的温度范围,3RB20/3RB21 固态过载继电器会根据 IEC 60947-4-1 标准进行温度补偿。

对于规格 S6、S10和S12的3RB20和3RB21 固态过载继电器,设置范围的上设定值必须按环境温度大于50 °C 降低一定的因子。

型号 设定范围 上界设定值的降额系数用于单独安装方式环境温度 . +50 °C +60 °C 3RB20 56, 3RB21 56 50 ... 200 A 100 % 100 % 3RB20 66, 3RB21 66 55 ... 250 A 100 % 100 % 3RB20 66, 3RB21 66 160 ... 630 A 100 % 90 % 型号 设定范围 上界设定值的降额系数安装在接触器上环境温度 +50 °C +60 °C 3RB20 56, 3RB21 56 50 ... 200 A 100 % 70 % 3RB20 66, 3RB21 66 55 ... 250 A 100 % 70 % 3RB20 66, 3RB21 66 160 ... 630 A 100 % 70 % 3RB20/3RB21 过载继电器现有以下可选附件:规格 S00 和 S0 各有一个接线端支架(规格 S2 到 S12 可以不使用接线端支架独立安装)一个机械复位模块,可用于所有规格一个电缆脱扣器,用于复位难以操作的设备(用于所有规格)各规格都配有一个密封盖用于规格 S2 到 S10/S12 的端子盖用于规格 S6 和S10/S12 的盒式端子排

规格型号:

3RB2016-1RB0 3RB2016-1RD0 3RB2016-1SB0 3RB2016-1SD0 3RB2016-2SB0 3RB2016-2SD0 3RB2113-4RB0 3RB2143-4EB0 3RB2143-4EW1 3RB2143-4UB0


品牌 SIEMENS/西门子 型号 3RB 额定工作电压 24VDC,110-120V AC, 220-240V AC(V) 线圈电源 220V(V) 触点形式 常开型 应用范围 热/热过载
-
-
