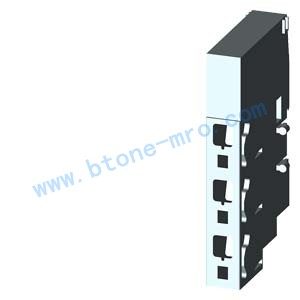

用于 3RA6的馈线系统
3RA6 紧凑型起动器的馈入系统可实现主电路中的更少接线,并由于紧凑型馈电器的易交换性,可降低工厂运行阶段期间维护工作的常规停机时间。
馈电系统可以完全将主电路预接线,无需同时连接一个紧凑式起动器。由于主电路中端子可拆卸,紧凑式起动器可以方便地集成到一个馈电系统中(不使用工具)。
另外,可集成的 PE 条意味着,也可以将电机电缆直接连接到馈电系统,而无需附加的中间端子。3RA6 紧凑式起动器的馈电系统设计用于高达 100 A 的总和电流,馈电端子板上的导线横截面最大为 70 mm²。
馈电系统可以安装在一个标准安装导轨或扁平表面上。

(1)馈电
三相馈电系统带有螺钉端子(25/35 mm2,最大 63 A或 50/70 mm2,最大100 A)和弹簧支撑端子(25/35 mm2,最大 63 A)。

带弹簧支撑端子的馈电系统可以安装在扩展模块的左侧或者右侧。

带螺钉端子的馈电系统只配有一个 3-插座扩展模块并固定安装在左侧。

带有螺钉端子的馈电系统可从上面或下面连接主导线(L1、 L2、 L3)。

带螺钉端子的馈电系统完整配有一个端盖,带弹簧支撑端子的馈电系统完整配有两个端盖。

(2)三插座扩展模块
带 3 个插座的扩展模块(用于紧凑式起动器)配有螺钉端子和弹簧支撑端子。

扩展模块可以扩展馈电系统并可将任何数量的馈电系统互相适应。

借助 2 个连接板和 1 个扩展插头,可将 2 个扩展模块结合在一起。这些装配件包括在各个扩展模块的供货范围内。

使用 3RA6 的馈电系统,紧凑式起动器(插入式模块)的安装和拆卸都十分方便,即使带电时。

可选方式:

PE 连接在电机出线侧
外部辅助设备馈出
连接到 3RV19 馈电系统
SIRIUS 电机起动器保护器 3RV1 规格 S00和S0(使用3RA68 90-0BA 适配器)的集成
(3)两插座扩展模块
如果只需要 2 个而不是 3 个附加插座,那么两插座的扩展模块是最佳选择。它的功能和三插座扩展模块相同。

(4)扩展插头
使用扩展插头可将两个扩展模块连在一起。因此可以灵活地扩展馈电系统。

(5) PE 馈电
此模块可以连接一条 PE 电缆。

PE 馈电系统订购时可带有螺钉端子和弹簧支撑端子(35 mm2),并且可以安装在扩展块的右侧或者左侧。

(6)PE 扩展插头
PE 扩展插头从下部启动,并且便于连接两条 PE 条。

(7) PE 敏感元件
PE 敏感元件带有螺钉端子和弹簧支撑端子(6/10 mm2)。它从下部卡装在馈电系统中。

(8)连接板
可用两块连接板将两个扩展模块组合起来。

(9)端盖
在一行中的最后一个扩展模块上,用于扩展插头的插座可以以插入端盖的方式覆盖。

SIRIUS 电机起动器保护器 3RV1的(10)45 mm 适配器
带螺丝连接的SIRIUS 电机起动器保护器 3RV1 规格 S0 可装配适配器上,并使其能够插入到馈入系统中。

端子排
利用接线板,3相可从系统中馈出;这表明,单相、两相和三相部件也可集成到系统中。

拉出端盖后,端子板可以插装在一个扩展模块上。

用于 SIRIUS 3RV19 馈电系统的扩展插头
拔出端盖后,用于 SIRIUS 3RV19 馈电系统的扩展插头可以插装在一个扩展模块上。它将 3RA6 馈电系统和 SIRIUS 3RV19 馈电系统连接起来。

最大额定工作电流
以下最大额定工作电流适用于 3RA6 馈电系统的组件:

组件
 最大额定工作电流(A)

带有 50/70 mm²螺钉端子的馈电系统
 100

带有 25/35 mm²螺钉端子的馈电系统
 63

带有 25/35 mm² 弹簧支撑端子的馈电系统
 63

扩展插头
 63



在多个扩展模块的串联组件中,从第二个扩展模块到串联末尾的最大额定工作电流为63 A。

上游短路保护设备的技术方案
以下短路数据 3RA6 馈电系统的组件:

导线截面积,mm2
 标题
 上游短路保护设备的技术方案

带螺丝连接馈入块的短路保护(25 mm² / 35 mm²)

2,5 ... 35
 I d,最大值 = 19 kA, I²t = 440 kA²s
 3RV10 41-4JA10

带螺丝连接馈入块的短路保护(50 mm² / 70 mm²)

2,5 ... 70
 I d,最大值 = 约 22 kA
 3RV10 41-4MA10

带弹簧支撑端子的馈电块的短路保护

4
 I d,最大值 = 9.5 kA, I²t = 85 kA²s
 3RV10 21-4DA10

6
 I d,最大值 = 12.5 kA, I²t = 140 kA²s
 3RV10 31-4EA10

10
 I d,最大值 = 15 kA, I²t = 180 kA²s
 3RV10 31-4HA10

16 / 25
 I d,最大值 = 19 kA, I²t = 440 kA²s
 3RV10 41-4JA10

端子板的短路保护

1,5
 I d,最大值 = 7.5 kA
 5SY...

2,5
 I d,最大值 = 9.5 kA
 1)

4
 I d,最大值 = 9.5 kA

6
 I d,最大值 = 12.5 kA
1) 为防止短路可能性,接线板上的电缆必须在安装上确保其耐短路,符合EN 60439-1第7.5.5.1.2条。

规格型号: 3RA6830-5AC


品牌 SIEMENS/西门子 型号 3RA系列 额定电压 600(V) 额定电流 30(A) 机械寿命 10000000(万次) 电寿命 10000000(万次) 产品认证 CCC 适用范围 电站,烟草,食品等
-
-
