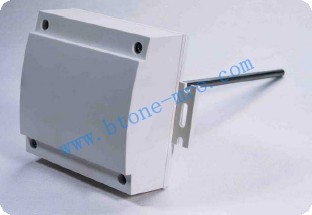

SOA-T1室外温度变送器

SOA-T1室外温度变送器

产品品牌:伟拓 Vector

原始型号:SOA-T1价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询SOA-T1室外温度变送器
产品编号:BT2491002011
厂家型号:SOA-T1
产品品牌:伟拓 Vector
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料
特点 • 室外温度测量 • 温度最值记忆功能 • 0…10V 或 0…20mA输出信号, 跳线可选 • 可编程信号范围 • 信号滤波功能 应用 • 用于加热器、通风管道和空调系统的室外温度测量 • 对于重要工况的最值记录 • 温度临界状态的管理 概述: SOA-T1通过热敏电阻(NTC)检测温度。该产品的微处理器每秒对湿度进行采样一次,根据滤波时间计算信号平均值,并且根据温度最大、最小值产生信号输出。标准量程是相对温度0…50 °C,滤波平均时间10秒。量程和滤波时间可以被定置。 安装此传感器安装在室内墙壁上,使其能够准确测量被控区域的温度。避免安装于门后,外墙和空气不流通的隐蔽处,也不要放在热源附近和阳光直射的地方。 • 打开变送器后盖,按照接线图接线。 • 盖上后盖请注意垫好防水垫,并用螺丝拧紧。 定货型号名称 描述/选项 SOA-T1 标准: 2...10V DC signal, 0...50°C range SOA-T1 -W 0 输出信号: 2…10V DC/ 4…20mA 1 输出信号: 0…10V DC/ 0…20mA 2 输出信号: 用户特定 0 温度范围: 0…50 °C 1 温度范围: -20…80 °C 2 温度范围: -40…60 °C 3 温度范围: 用户特定
参数设置 SOA-T1是一款智能型风道湿度变送器,可极好的适应您的应用。控制根据所定义的参数操作,参数通过操作终端OPA-S设定. 操作终端可以作为温度的远程显示。 输入配置参数 描述 范围 标准 IP 00 TI1: 摄式或华式, C = 关, F =开 开,关 关 IP 01 TI1: 滤波取样次数 1…255 10 IP 02 TI1: 校准 -10…10 0 IP 03 TI1: 最小温度值 -40…215 °C/F 0 °C IP 04 TI1: 最大温度值 -40…215 °C/F 50 °C 输出配置参数 描述 范围 标准 OP 00 输出配置AO 1 0 =输入湿度反馈 1 =温度最小值反馈 2 =温度最大值反馈 0 – 2 0 OP 01 输出信号最小限定值 AO 1 0 – Max % 20% OP 02 输出信号最大限定值AO 1 Min – 100% 100% 模拟输出配置 信号类型 跳线选择 0 – 10 VDC (1-2) 0 – 20 mA DC (2-3) 模拟输出可以利用跳线设置为0-10 V 或 0-20 mA 的模拟输出信号。跳线位于模拟输出各自接线端子的后面。右图标示出每种信号跳线的位置。出厂设置 0-10 V输出. 技术规范电源 工作电压 24 V AC 50/60 Hz ± 10%, 24VDC ± 10% 功耗 Max 2 VA 电气连接 接线端子探针 热敏电阻: 范围精度 NTC -40…140 °C ±0.2 K at 25 °C, 0.5 K at < 100 °C 连接 接线端子 2.5 mm2 输出信号 模拟输出输出信号分辨率精确度最大负载 DC 0-10V or 0…20mA 10 位, 9.7 mV, 0.019.5 mA 0.3°C 20 mA, 500环境 操作气候条件温度湿度 To IEC 721-3-3 class 3 K5 -40…70°C <95% r.h. 运输 & 储藏气候条件温度湿度机械条件 To IEC 721-3-2 and IEC 721-3-1 class 3 K3 and class 1 K3 -40…80°C <95% r.h. class 2M2 外壳 材料上盖安装底座 耐火ABS 塑料耐火ABS 塑料标准 公认标准 EMC 标准 EN 61 000-6-1/ EN 61 000-6-3 生产标准 家用电器自动控制及类似应用技术 温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 - 9 保护等级 IP65 to EN 60 529 安全等级 III (IEC 60536) 一般 尺寸 [mm] 上盖: 42 x 112 x 88 (H x W x D) 重量 (含外壳) 105 g
-
-
下载 SOA-T1 V1_0 CN
