MITUTOYO日本三丰Contracer (轮廓测量仪)轮廓测量仪CV-2000M4/218-641*
◆产品概述: 日本三丰(Mitutoyo)公司自一九三四年创业以来,以“质量第一”为宗旨,而且是世界最大的量具量仪专业制造跨国公司,从生产卡尺、千分尺到高精度三座标测量仪等约6000多种产品,其销量为世界第一,向全球范围的广大市场提供千分尺,卡尺等量具以及三坐标测量机,形状测量系统,视像测量系统及光学仪器等系统精密测量仪,长期以来深受广大用户的喜爱和支持,现今,更有幸作为精密测量仪的综合制造商和世界顶级品牌的拥有者向社会作出贡献。 MITUTOYO 为您工作提供最好的工作工具。各种各样的MITUTOYO工具产品尽在广州丙通,欢迎询价!
◆产品详情:
特点

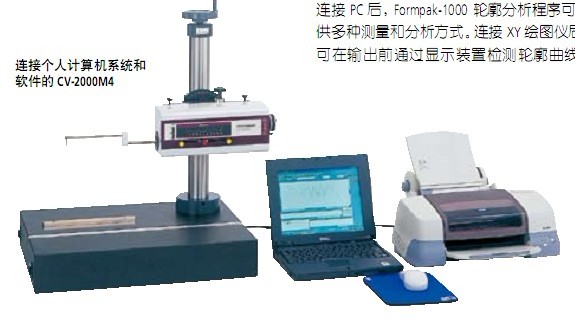

* 连接PC 后,Formpak-1000轮廓分析程序可提供多种测量和分析方式。连接XY绘图仪后可在输出前通过显示装置检测轮廓曲线。 * CV-1000 为便携式测量仪,可在机加工车间进行较大工件的测量。 * Z 轴装有数显弧形标尺,可以提供更大的测量范围和更高的分辨率,从而不必再依靠测量倍率。可以应用数据分析系统(个人计算机和Formpak-1000软件)
技术参数
X1 轴
测量范围: 50mm (CV-1000) 或100mm(CV-2000)
分辨率: 0.2μm
检测方法: 反射型线性编码器
驱动速度: 0.2, 1mm/s 和手动
测量速度: 0.2, 0.5mm/s
移动方向: 向后
直线度: 3.5μm/50mm (CV-1000), 3.5μm/ 100mm (CV-2000)
* 当X 轴在水平方向上
指示精度:±(3.5+2L/ 100)μm
* L 为驱动长度(mm)
倾斜范围: ±45° (CV-2000)
Z2轴(立柱,仅用于CV-2000)
立柱类型:电动(s型和手动M4型)
垂直行程: 250mm (S4 型), 320mm (M4 型)
分辨率: 0.2μm (S4 型)
检测方法ABSOLU线性编码器(S4型)
驱动速度: 0 - 5mm/s 和手动
Z1轴 (检测器)
测量范围: 25mm (CV-1000) 或40mm (CV-2000)
分辨率: 0.4μm (CV-1000) 或0.5μm (CV-2000)
指示精度:±(3.5+I4HI/25)μm
(20°C时) *H 为水平位置上的测量高度(mm)
测针上/下运作:弧形运动
测针方向:向下
测力: 10 - 30mN
跟踪角度: 向上: 、向下:77° 、87°
(根据表面粗糙度,使用标准单切面测针),
测针针尖 半径: 25μm、硬质合金针尖
基座尺寸(W x H): 50 x 600mm (CV-2000)
基座材料: 花岗岩(CV-2000)
重量: 5kg (CV-1000N2), 115.8kg (CV-2000M4), 124kg (CV-2000S4)
电源: 100 - 2
◆MITUTOYO日本三丰Contracer (轮廓测量仪) CV-1000 / CV-2000 218 系列—轮廓测量仪
型号 CV-1000N2 CV-2000M4 CV-2000S4
货号(mm) 218-611* 218-631* 525-724-1*
货号(inch) 218-621* 218-641* 525-724-2*
X1 轴测量范围50mm 100mm 100mm
Z1 轴测量范围 25mm 40mm 40mm
Z2 轴垂直行程 — 250mm 320mm
