日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)SV-C3000CNC

日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)SV-C3000CNC

产品品牌:三丰 MITUTOYO

原始型号:SV-C3000CNC/525-544-1价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)SV-C3000CNC
产品编号:BT99791004001
厂家型号:SV-C3000CNC/525-544-1
产品品牌:三丰 MITUTOYO
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料

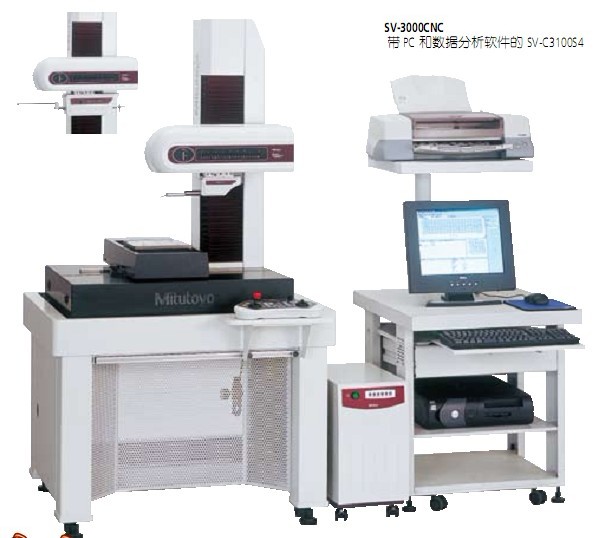

MITUTOYO日本三丰Formtracer Extreme(超级表面粗糙度/ 轮廓测量装置 )表面粗糙度/形状测量仪SV-C3000CNC/525-544-1

◆产品概述: 日本三丰(Mitutoyo)公司自一九三四年创业以来,以“质量第一”为宗旨,而且是世界最大的量具量仪专业制造跨国公司,从生产卡尺、千分尺到高精度三座标测量仪等约6000多种产品,其销量为世界第一,向全球范围的广大市场提供千分尺,卡尺等量具以及三坐标测量机,形状测量系统,视像测量系统及光学仪器等系统精密测量仪,长期以来深受广大用户的喜爱和支持,现今,更有幸作为精密测量仪的综合制造商和世界顶级品牌的拥有者向社会作出贡献。 MITUTOYO 为您工作提供最好的工作工具。各种各样的MITUTOYO工具产品尽在广州丙通,欢迎询价!

◆产品详情:
特点
* 高精度测针型CNC 表面测量仪可以同时进行表面粗糙度和形状/轮廓的测量。
* X1轴和Z2轴的最大驱动速度分别为40mm/s和200mm/s,可以高速定位,从而提高了多重轮廓/多工件测量的效率。
* X 1轴和Z 1轴上装有三丰激光全息光栅尺,从而可以实现高分辨率(X 1轴分辨率:6.25nm,Z1轴分辨率:4nm/8nm) 的轮廓/形状测量、表面粗糙度的测量和批次测量。
* Z1 轴检测器采用主动控制方式,减少Z1轴动态测力变化的同时扩展了测量范围。
* Z1 轴检测器集成了防碰撞安全装置,当仪器主体与工件或夹具发生碰撞时,检测装置可以自动停止工作。
* 带有Y轴工作台的型号,可沿Y轴进行多工件定位,从而增加了多工件测量范围。
* 提供易于操作的遥控箱,用户可以通过这两个操纵杆选择合适的轴进行移动。在按键上标有易于理解的图形显示轴的选择状态。
* USB通过端口与数据处理/分析装置(选件)进行信息交换。
技术参数
技术参数
基本技术参数:
基座尺寸(W x H): 750 x 600mm
基座材料: 花岗岩
重量: 240kg, 250kg (高立柱型)
电源: 100 – 240VAC ±10%, 50/60Hz
能耗: 500W (主机)
轮廓测量技术参数:
X1 轴
测量范围: 200mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC){0 - 60mm/s (操纵杆)}
测量速度: 0.02 - 2mm/s
移动方向: 向前/向后
直线度: 2μm/200mm (* 以X轴为水平方向上)
指示精度: ±(1+0.02L)μm, (20° C 时){* L 为驱动长度(mm)}
a 轴
倾角: -45° 至+10°
分辨率: 0.000225°
旋转速度: 1rpm
Z2轴(立柱 )
垂直移动: 300mm 或500mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC) {0 - 60mm/s (操纵杆)}
Z1轴(检测器 )
测量范围: ±25mm
分辨率: 0.2μm (SV-C3100CNC), 0.05μm (SV-C4100CNC)
检测方法: 线性编码器(SV-C3100CNC), 激光全息测微计(SV-C4100CNC)
直线位移: ± (3+I2HI/25)μm (SV-C3100CNC)
精度(20° C 时) ± (0.8+I0.5HI/25)μm (SV-C4100CNC)
*H 为基于水平位置的测量高度(mm)
测针上/下运作: 弧形移动
测针方向: 向下
测力: 30mN
跟踪角度: 向上: 70° , 向下: 70° (根据表面粗糙度, 使用标准单切面测针)
测针针尖 尖端半径: 25μm、硬质合金尖端
表面粗糙度测量的技术参数:
X1 轴
测量范围: 200mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC)
测量速度: 0.02 - 2mm/s 0 - 60mm/s (操纵杆)
移动方向: 向后
直线度: 0.5μm / 200mm *
α轴
倾角: -45° 至+10°
分辨率: 0.000225°
旋转速度: 1rpm
Z2轴(立柱)
垂直移动: 300mm 或500mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC) 0 - 60mm/s (操纵杆) 检测器(选件)
范围/分辨率: 800μm / 0.01μm, 80μm / 0.001μm, 8μm / 0.0001μm (使用测
头选件时,最大可达2400μm)
检测方法: 无轨/有轨测量
测力: 4mN 或0.75mN (低测力型)
测针针尖: 金刚石、90o / 5μmR (60o / 2μmR: 低测力型)
导头曲率半径: 40mm
检测方法: 差动电感式
◆MITUTOYO日本三丰Formtracer Extreme(超级表面粗糙度/ 轮廓测量装置 )SV-C3000CNC / SV-C4000CNC 525系列—表面粗糙度/形状测量仪
型号 SV-C3000CNC SV-C3000CNC SV-C3000CNC SV-C3000CNC
货号(100V - 120V) 525-541-1 525-542-1 525-543-1 525-544-1
货号(200V - 240V) 525-541-2 525-542-2 525-543-2 525-544-2
X1 轴测量范围 200mm 200mm 200mm 200mm
Z2 轴垂直行程 500mm 500mm 500mm 500mm
Y 轴工作台装置 — — 已安装 已安装
α轴装置 — 已安装 — 已安装
花岗岩基座尺寸(WxD) 750 x 600mm 750 x 600mm 750 x 600mm 750 x 600mm
重量(主机) 250kg 250kg 250kg 250kg
