问题描述:
使用LT3热敏保护继电器如何实现以下功能：达到某温度报警，达到某更高温度停机。
所属产品线:
TeSys LT3热敏保护元件
解决方法:
使用两个LT3热敏保护继电器，选用不同额定工作温度的PTC热敏电阻探头，可以实现上述保护功能。

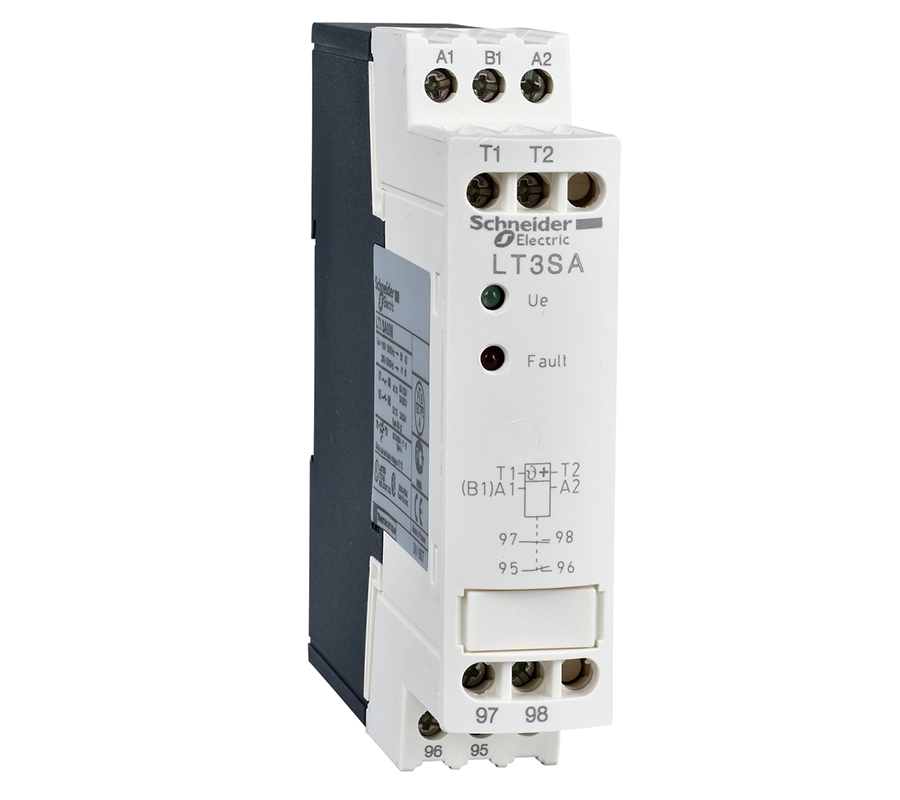

主要信息
| 产品系列 |
LT3
|
|
| 产品短名 |
LT3SA
|
|
| 产品类型 |
热磁保护单元
|
|
| [Uc] control circuit voltage |
115...230 V AC 50/60 Hz
|
|
| 复位 |
自动复位
|
|
补充信息
| 控制电压限制 |
0.85...1.1 Uc
|
|
| 触点类型和构成 |
1 NC + 1 NO 双重电压
|
|
| 约定发热电流 [Ith] |
5 A 适用 输出控制继电器
|
|
| 额定绝缘电压 [Ui] |
输出控制继电器: 500 V AC
|
|
| 额定工作电压 [Ue] |
250 V AC 50/60 Hz 适用 输出控制继电器
|
|
| 信号传输功能 |
故障指示
电压指示
|
|
| 控制类型 |
自动重置
|
|
| 探测器交换能力 |
标记 A 符合 IEC 60034-11
|
|
| 吸合功率 (W) |
1 W
|
|
| 吸合功率 (VA) |
2.5 VA
|
|
| 电阻 |
1500…1650 Ω 复位
2700…3100 Ω 脱扣
|
|
| 探测器数量 |
0…6
|
|
| 输入电压 |
< 2.5 V (1500 Ω) 用于探测器
< 7.5 V (4000 Ω) 用于探测器 符合 IEC 60034-11
|
|
| maximum short circuit detection resistance |
20 Ω
|
|
| 使用情况 |
探测器连接 400 m >1 mm²
探测器连接 500 m >1.5 mm²
|
|
| 额定冲击耐受电压 [Uimp] |
2.5 kV
|
|
| 额定功率 VA |
100 VA 在…上 220 V 电气寿命: 500000 次
|
|
| 分断能力 |
2 A 在…上 24 V DC DC-13
3 A 在…上 250 V AC AC-16
6 A 在…上 120 V AC AC-16
|
|
| 接线能力 |
电源回路: 笼式连接器 1 电缆 0.75…2.5 mm²软线 带
电源回路: 笼式连接器 1 电缆 0.75…2.5 mm²硬线 带
电源回路: 笼式连接器 1 电缆 1…2.5 mm²软线 不带
电源回路: 笼式连接器 1 电缆 1…2.5 mm²硬线 不带
电源回路: 笼式连接器 2 电缆 0.75…2.5 mm²软线 带
电源回路: 笼式连接器 2 电缆 0.75…2.5 mm²硬线 带
电源回路: 笼式连接器 2 电缆 1…2.5 mm²软线 不带
电源回路: 笼式连接器 2 电缆 1…2.5 mm²硬线 不带
|
|
| 紧固扭矩 |
0.8 N.m
|
|
| 高度 |
100 mm
|
|
| 宽度 |
22.5 mm
|
|
| 深度 |
100 mm
|
|
| 产品净重 |
0.22 kg
|
|
环境
| 符合标准 |
IEC 60947-8
IEC 60034-11
VDE 0660
|
|
| IP 保护等级 |
IP20 conforming to IEC 60529
IP20 符合 VDE 0106
|
|
| 运行温度 |
-25…60 °C
|
|
| 存储环境温度 |
-40…85 °C 符合 IEC 60068-2-2
-40…85 °C 符合 IEC 60068-2-2
|
|
| 工作海拔 |
<= 1500 m 无温度降容
> 1500...3000 m 采用温度降容
|
|
| 抗振动 |
1 gn 25...150 Hz 符合 IEC 60068-2-6
2.5 gn 2...25 Hz 符合 IEC 60068-2-6
|
|
| 抗冲击 |
5 gn 11 ms 符合 IEC 60068-2-27
|
|
| 电磁兼容性 |
静电放电抗扰 级别 3 符合 IEC 61000-4-2
抗快速瞬变 级别 3 符合 IEC 61000-4-4
浪涌电阻 1.2/50 - 8/20 级别 4 符合 IEC 61000-4-5
抗辐射 级别 3 符合 IEC 61000-4-3
抗电压偏移 符合 IEC 61000-4-11
|
|
包装单位
| 包装1的单位类别 |
PCE
|
|
| 个/公斤 |
1
|
|
| 包装重量 |
177 g
|
|
| 包装1高度 |
2.8 cm
|
|
| 包装1宽度 |
10.3 cm
|
|
| 包装1长度 |
10.5 cm
|
|
可持续性
| REACh法规 |
REACh 声明
|
|
| 欧盟ROHS指令 |
符合
欧盟ROHS声明
|
|
| 无汞 |
是
|
|
| RoHS 豁免信息 |
是
|
|
| 中国 ROHS 管理办法 |
中国 ROHS 声明
中国 ROHS 管控范畴之外表格属性的产品。物质声明报告
|
|
| WEEE |
该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
|
