您现在的位置: 首页 > 资讯中心 > 技术方案 > MRO-电流互感器变比的选择

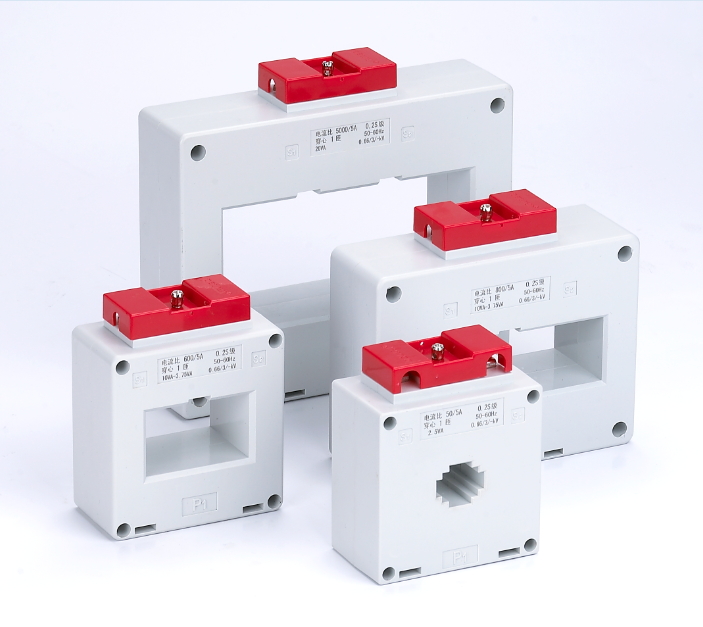

MRO-电流互感器变比的选择

2020-10-12

       10KV进,出柜CT的变比如何选择,假如一台为1000KVA的变压器,高压侧额定电流.



       I1=1000/1.732/10=57.7A;低压侧额定电流I2=1000/1.732/0.4=1443.4 A.



      在额定值的运行条件下,这表的指示在量程的70%-100%处,此时电流互感器最大变比应为:N二I1RT/(0.7*5);高压侧可选的电流互感器100/5 。



      400V低压侧可选1500/5的电流互感器.(一般电流互感器的一次电流的规格有5,10,15,20,30,40,50,75,100;150,200,300,400(500),600;800,1000,1500,2000,3000,4000,5000;7500,10000,15000;20000,25000。)



       400KVA I1RT=23A N=6.6取40/5=8



       500KVA I1RT=29A N=8.3取50/5=10



       630kVA I1RT=36.4A N=10.4取75/5=15



       800KVA I1RT=46.2A N=13.2取75/5=15



       1000kVA I1RT=57.7A N=16.5取100/5=20



       1250kVA I1RT=72.2A N=20.6取150/5=30



       160OkVA I1RT=92.4A N=26.4取150/5=30



       附:电度表选型(3OA以上配互感器)



       电度表型号是用字母和数字的排列来表示的,内容如下:类别代号+组别代号+设计序号+派生号



       1、类别代号D--电度表



       2、组别代号


       表示相线:D--单相;S--三相三线;T--三相四线。



       表示用途的分类:D--多功能;S--电子式:X--无功;Y--预付费;F--复费率.


       3、设计序号用阿拉伯数字表示。每个制造厂的设计序号不同.



      单相直接接入电度表额定电流:1.5(6)A  l(2)A  2(4)A  2.5(5)A  2.5(10)A  5(10)A  5(20)A  5(30)A  1015(60)A  20(80)A  极限20(100)A极少用到)等,最大可30(100)A等。最大可达100A,括号前的为基本电流值‘也称叫标定电流是作为计算负载基数电流值的,



       三相四线电度表额定电流:(30)A  10(60)  A20(80)  30(1O0)A等。长时间允许通过的最大额定电流一般可为额定电流的1.5倍。







广州市丙通电子元件有限公司--技术方案分享
