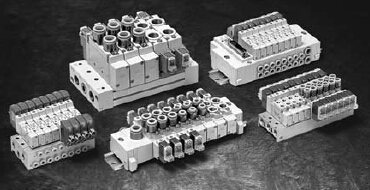

SMC 5通电磁阀SY系列SY7000、SY9000系列的DIN导轨：
SY7000、9000系列上使用的DIN导轨比SY30005000系列上使用的DIN导轨强度更高。SY7000、9000系列上使用专用的DIN导轨。另外，使用本公司之外的DIN导轨的场合，不论安装姿势如何，集装式的固定，用与侧面、背面相同的安装方法来固定。
SMC 5通电磁阀SY系列关于集装式的固定：
对23、43、45、45□、60型的DIN导轨安装型，用螺钉把集装式固定在设置面等上的场合，对水平安装，如果DIN导轨的底面完全与设置面处于接触的状态，便能使用DIN导轨的两端固定。但是，除此之外的安装方式及侧向、背面等使用的场合，用螺钉等间距固定DIN导轨的话，大致是2～ 5位需用2个安装螺钉，6～10位需3个，11～15位需4个，16～20位需5个。另外，水平安装时，若安装面有振动，要采取同样的对策。若安装螺钉少于上述数量，DIN导轨或集装板会产生翘曲或扭曲，造成漏气等故障。
SMC 5通电磁阀SY系列在集装阀本体的下侧(本文尺寸表的L3尺寸内)，使用DIN导轨安装螺钉的场合，螺钉头部尺寸为：
23,43型(SY9000): 8mm以下
45型(SY3000,5000): 5.8mm以下
对60型
SY3000:4.7mm以下
SY5000:5.8mm以下
SY7000:8mm以下
SMC 5通电磁阀SY系列使用SMC外的管子应注意：
① 使用SMC以外厂家生产的管子，其外径精度应符合下面的要求。
1)尼龙管 ±0.1mm以内
2)软尼龙管 ±0.1mm以内
3)聚氨脂管 ＋0.15mm以内、
－0.2mm以内
管子外径精度不满足的场合不要使用。否则，管子无法连接，或连接后出现漏气或松脱。
