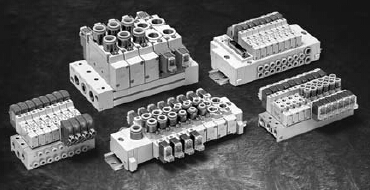

SMC 5通电磁阀SY系列使用注意事项上篇|MRO

2014-09-05

浏览次数:1065

SMC 5通电磁阀SY系列DIN形插座式的使用方法:

SMC 5通电磁阀SY系列接线要领

①旋松固定螺钉,把插头从电磁阀端子台上取下。

②在取下固定螺钉后,从接线块下部的缺口处插入扁螺丝刀并撬一下,把接线块与罩分离。

③旋松接线块上的端子螺钉,把导线的芯线插入端子,再紧固端子螺钉。

④旋紧压母、再固定软导线。





配线时,橡皮绝缘软导线一旦使用了规定尺寸(ø3.5~ø7)以外的导线时,因不满足IP65(保护构造)的规格,请注意。压母,固定螺钉的紧固力矩应在规定范围内。



变更导线引出口的要领:

接线块与罩分离后,罩可在任意方位(每隔90°为一个方位)安装,则导线引出口便改变了方向。

※带指示灯的场合,注意软导线不要损坏指示灯。



注意事项:

插头应笔直地插拔。



SMC 5通电磁阀SY系列带罩的插头组件:

SMC 5通电磁阀SY系列带罩的插头组件是起防尘作用的

●防止异物侵入插头,以免发生短路事故。

●罩的材质是使用耐侯性、电气绝缘性优良的电气用氯丁二烯橡胶,但不要碰上切削油等。

●使用圆柱形软线,外观舒畅。



SMC 5通电磁阀SY系列关于插入式:

使用插入式集装阀(SS5Y -45(N)□型)的场合,一个双电控阀(双联阀体式: SY 245-□FU)占用集装式两位。

在电磁阀上面,从有符号"↑"表示的那侧集装块上的通口输出,故有符号"↑"表示的那侧通口进行配管。

再有,T侧不使用,因在阀侧有密封,故没有必要堵塞该通口。





更多关于SMC产品详情,可咨询丙通MRO在线客服。
