丙通MRO详解:稳压电源的工作原理及电路图详解

2023-08-03

来源:网络浏览次数:1217

一、稳压电源的工作原理


      稳压电源是一种电子设备,其主要作用是将不稳定的电压和电流源,通过电子电路调节和控制,输出一个稳定的电源。稳压电源的优点是可以提供精确、稳定、可靠的电能,广泛应用于各种电子设备中,如计算机、通信、医疗、工业控制、照明等。 稳压电源的工作原理是通过调节电路,使得输入端的电压和电流等参数保持在一定范围内,从而确保输出端电压的稳定性。稳压电源的电路通常由功率元件、电路元器件、反馈电路等组成,通过负反馈机制控制输出端的电压,使得输出端的电压始终保持在稳定的范围内。稳压电源的稳定性可以通过负载能力、温变系数、噪声等参数来衡量,一般来说,稳压电源的负载能力越强,温变系数越小,噪声越低,其性能越优越。


      通常,稳压电源主要由三部分组成:输入电路、控制电路和输出电路。输入电路用于接受输入电源电压,控制电路用于监测输出电压并向输出电路提供调节信号,输出电路用于产生稳定电压并输出到负载。


      输入电路包括变压器、整流电路和滤波电路。输入电路主要通过变压器降低电源电压、使用整流电路将交流电源转换为直流电源,并通过滤波电路平滑输出电压。 控制电路主要由一个反馈电路和一个比较电路组成。反馈电路通过采集输出电压的反馈信号,并将信号送到比较电路进行比较,从而产生一个控制信号来调节输出电压。比较电路将反馈信号和参考电压进行比较,如果反馈信号低于参考电压,就会增加输出电压。反之,如果反馈信号高于参考电压,就会减小输出电压。 输出电路由稳压管、电容和电阻组成。稳压管将控制信号转换为一个可调电阻,将输入电压和电阻一起作为电容的充放电电路,调节电容变化的速率来稳定输出电压,以达到稳压的目的。


二、稳压电源电路图详解

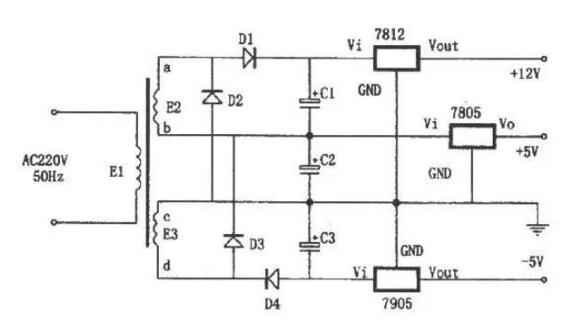

1、由7805,7905,7812组成的特殊的线性稳压电源


      如图所示为一种特殊的电源电路。该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V和+12V。其特点是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。


2、利用TL431作大功率可调稳压电源

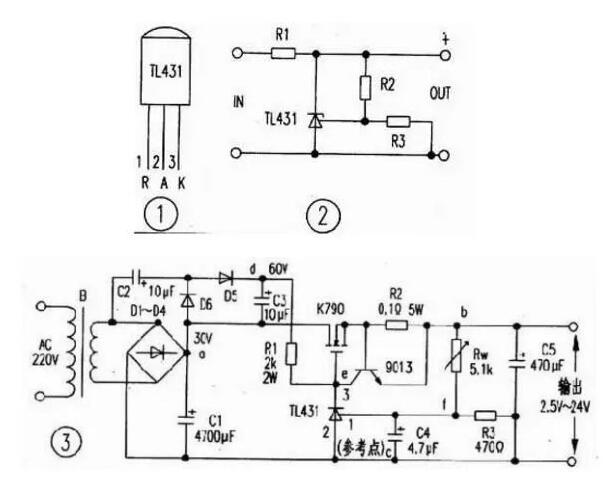

      精密电压基准ICTL431是T0—92封装如图1所示。其性能是输出压连续可调达36V,工作电流范围宽达0.1-100mA,动态电阻典型值为0.22欧,输出杂波低。图2是TL431的典型应用,其中③、②脚两端输出电压 V=2.5(R2十R3)V/R3。如果改变R2的阻值大小,就可以改变输出基准电压大小。图3是利用它作电压基准和驱动外加场效应管K790作调整管构成的输出电流大(约6A)、电路简单、安全的稳压电源。
