数字温度计电路设计
本电路是通过应用 AD590 专用集成温度传感器制成的温度计，具有结构简单、使用可靠、精度高的特点。
一、电路工作原理

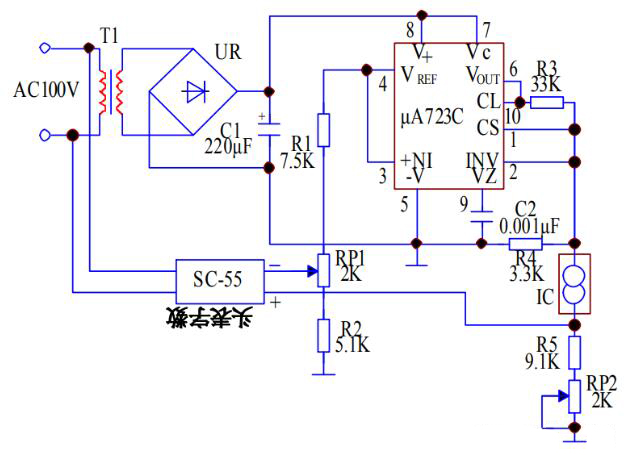

电路原理如图 9 所示。
100V的交流电压通过变压器T1、整流桥堆UR和电容器C1后，得到一直流电压，再通过可调稳压器电路μA723C为温度传感器AD590提供稳定的工作电压。
AD590温度传感器是-种新型的电流输出型温度传感器，由多个参数相同的三极管和电阻构成。当传感器两端加有某一-特定的直流工作电压时，如果该温度传感器的的温度1摄氏度时，则传感器的输出电流变化1μA。
传感器的变化电流通过电阻器R5和可变电阻器RP2,转换为电压信号，输出到数字表头，通过数字表显示出温度的变化。
二、元器的件选择
集成电路IC选用AD590型温度传感器。本电路其它元器件没有特殊要求，可根据电路图给出参数来选择。
三、制作和调试方法
可通过改变电阻器R5和可变电阻器RP2的值，来改变输出的灵敏度。
热带鱼缸水温自动控制器设计
热带鱼缸水温自动控制器通过运用负温度系数热敏电阻器作为感温探头，通过加热气对鱼缸自动加热。本电路暂态时间取得较小，有利于温控精度，对各种大小鱼缸都适用。
一、电路工作原理

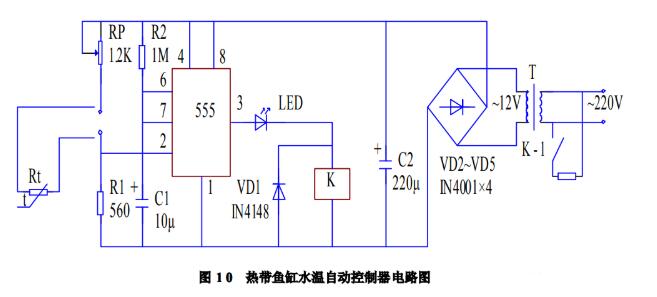

本电路图如图10所示。
通过二极管VD2~VD5整流、电容器C2滤波后，给电路的控制部分提供了约12V的电压。555时基电路接成单稳态触发器，暂态为11s。
设控制温度为25°C,通过调节电位器RP使得RP + Rt=2R1，Rt为负温度系数的热敏电阻。当温度低于25°C时，Rt 阻值升高，555 时基电路的2脚为低电平，则3脚由低电平输出变为高电平输出，继电器K导通，触点吸合，加热管开始加热，直到温度恢复到25°C时，Rt 阻值变小，555时基电路的2脚处于高电平，3脚输出低电平，继电器K失电，触点断开，加热停止。
二、元器件的选择
IC选用NE555、μ A555、SL555等时基集成电路; VD1选用IN4148硅开关二极管; LED选用普通发光二极管; VD2~VD5选用IN4001型硅整流二极管; Rt 选用常温下4709 MF51型的负温度系数热敏电阻器; RP选用WSW有机实心微调电位器; R1、R2选用RXT一1/8W型碳膜电阻器; C1、C3选用CD11-16V型电解电容器; C2选用CT1瓷介电容器; K选用工作电压12V的JZC- -22F 小型中功率电磁继电器。
三、制作与调试方法
温度传感探头用塑料电线将热敏电阻器Rt连接好，然后用环氧树脂胶将焊接点与Rt一起密封，这样就不怕水的侵蚀。在制作过程中只要电路无误，本电路很容易实现，如果元件性能良好，安装后不需要调试即可用。
