BLCT2C00W0加湿器控制原理
这些加湿器包含了下列可能的控制模式。
3.1 开/关控制（C型控制模式）
在事先确定设定点的值和控制偏差(滞后) ，通过外部接触器启动开/关控制在这种
方式，只有或开或关两种方式。
使用拟定调节的方法可以调节蒸汽产量，在程序里可以拟定地把蒸汽总产量分四步
来实现：30%,50%,75%,100%，使用远程控制开关循环动作来实现蒸汽产量的调节
（这一控制模式在恶劣环境下不能使用，在对噪声水平有要求的地方也不能使用，
因为远程开关频繁切换的动作会引起噪声）。
3.2 调节控制(H型控制模式)
设备配有固态继电器，蒸汽产量据需要量可以使用下面其中一种方式被连续调节。
3.2.1 开/关控制（参数A0=0）
关于C型控制模式（参考开/关控制）（C型控制模式）。
3.2.2 从动控制模式，控制信号由外部调节器发出（参数A0= 1）
蒸汽产量与外部信号Y的在值成比例(在程序中可以选择下列信号作为控制信号（0 -
1Vdc；2 - 10Vdc；0 - 20mA；4 - 20mA）整个控制区用BP(比例段)表示。
蒸汽产量的最大值Pmax(参数P0)外部信号Y的最大值对应，在程序里蒸汽产量的调节
范围为机组蒸汽额定总产量的10% - 100%。
蒸汽产量的最小值Pmin(参数Pm)为蒸汽产量可以被设定为额定产量的0%到10% (默
认为4%)。启用滞后值hy是Pmin值(参数Pm)的一半，但还涉及到外部控制信号Y(例
如：Pmin = 4%, hy = 2%)。
如果被启用，则预热功能覆盖控制图，并且当外部信号Y低于蒸汽生产的工作点达
到b2时，则预热功能被激活。
编码
1 蒸汽产量
2 预热
3 启用
4 禁用
图3.a
3.2.3 相对湿度传感器下自动控制(参数A0= 2)
蒸汽产量与相对湿度测量值有关，湿度传感器与调节器连接在一起，如果相对湿度
传感器测得的相对湿度与设定值St之间差距很大.则加湿器的加湿量将增大。
在图中可以看出，最大蒸汽产量是Pmax(参数P0)，它发生在相对湿度测量值低于设
定值St达到P1时，P1可以设定为加湿器额定蒸汽产量的10%-100%之间。
最小蒸汽产量Pmin(参数Pm)可以被设定为额定产量的0%到10% (默认为4%)，启用迟
滞定义的值为hy ，大约是P1的10%。
如果有预热功能，该功能也是根据相对湿度来动作，相对湿度传感器测得的相对湿
度大于St，在程序中设定为b2，预热功能会工作。
如果有除湿功能，该功能也是根据相对湿度来动作，相对湿度传感器测得的相对湿
度大于P5+P6(控制偏差为P6在程序设定中)。
相对湿度必须在预设定值内，若湿度传感器测得的相对湿度不在设定值内，就会引
起报警动作。自治控制模式下，有两个报警阈值：
• 相对湿度高报警阈值P2
• 相对湿度低报警阈值P3
当超出阙值，在报警延迟P4后，报警状态就会被激活，关闭控制主板上相关的继电
器触点。
在自治控制模式下(A0=2)也可能通过开/关动作控制，如图所示，通过禁用功率调节
(看参数b0=0)。
如果有预热功能和/或除湿功能，同上没有变化。
编码
1 蒸汽产量
2 预热
3 启用
4 禁用
5 除湿
Pmax
中文
heaterSteam +03C222011 - rel. 2.4 - 31.10.2012

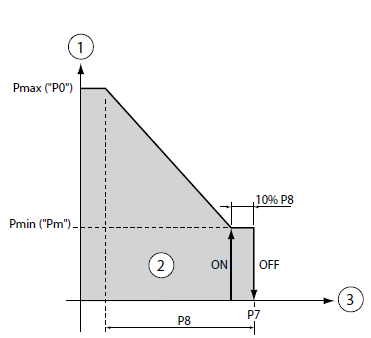

3.2.4 通过环境相对湿度传感器和出口湿度限制传感器进行自动控制（参数A0=
3）
同样在这种情况下，相对湿度测量值有关，由主相对湿度传感器完成，湿度传感器
与调节器连接在一起，另外还有一个补偿传感器，补偿传感器放在风道里，加湿器
的下游，主相对湿度传感器的量程是有限的，补偿湿度传感器可以检测到超过最大
期望值的值。
要防止在风道内的相对湿度测量到的值超过被作为是极限的值，自动控制模式和连
接的第二传感器被编程为允许一个高出口相对湿度报警阙值P9。如果蒸汽输出口的
相对湿度超过这一报警阈值，在报警延时P4结束后，报警状态被启用，主控板板上
相关的继电器触点关闭。
编码
1 产量范围%
2 蒸汽产量
3 限制传感器(% rH2)
3.2.5 蒸汽浴室应用（T型控制模式）
加湿器应用在蒸汽浴室，控制传感器所测量是温度而不是湿度，对调节动作和自动
控制与H型控制模式相同。
推荐使用的传感器为SSTOOB/P40，ASET030001和ASET030000。
3.3 设置报警阈值（H型或T型控制模式）
每一种控制模式都允许设置一个报警动作极限阙值，当实际值超过这一值时，说明
这一报警事件发生了。
这些报警阙值可以使用下列控制参数进行编辑设置：
• P2: 相对湿度高报警阙值，由室内传感器测得；
• P3: 相对湿度低报警阙值，由室内传感器测得；
• P4: 报警信号延时(防止错误报警信号)；
• P9: 风道里相对湿度高报警阙值，由出口湿度传感器测得（应用于风道加湿）。
参数P2、P3、P4只有当参数A0=2或3时才可编辑，参数P9只有当A0=3时才可编辑，而
且这种控制模式能在供水的水电导率（水浓度）超过允许值时发出信号，但这只是
一个默认设置。
警告：参数A0 、运行和报警参数Px和b0在工厂里就已设定(在正常应用中，缺省值
有效)。 尽管如此，按照这本指导说明书中的：读和编辑H型或T型控制模式中的参
数，它们还是可以被用户修改。
