卡乐加湿桶BL0T1C00H1
蒸汽是通过完全浸入水里的加热元件(电极)产生的，水位是通过由两个独立的且重
叠浮动的开关组成的传感器来控制，即：工作水位开关和安全水位开关。
2.1.1 水位控制
它是由一个装在塑料管内的浮动物组成。限定在水位控制盒中，一个电子板观察浮
动物的位置，并通过三个LED灯显示：绿色工作水位，黄色料位，红色安全水位。
信号：工作和安全水位，将在下面的2.1.2和2.1.3详细介绍。
2.1.2 工作水位开关
这一开关可以使进水电磁阀工作，通过专用的水管把水引入水槽，经过进水隔板再
进入蒸发桶，进水电磁阀配有限流器，这样在水压改变的情况下，保持一个恒定的
水流量。
2.1.3 安全水位开关
这一开关工作时，可以切断加热元件的电源，激活报警，说明此时水位不足，低于
安全水位。
2.2 溢流设备
这一设备可以避免水超出安全水位从加湿桶溢出，例：控制模式发生故障(细节参
看控制模式章节)或进水电磁阀漏水。
进水槽里有一个隔板，这一隔板可以把过多的水隔离开，通过一个专用的溢流管排
出。

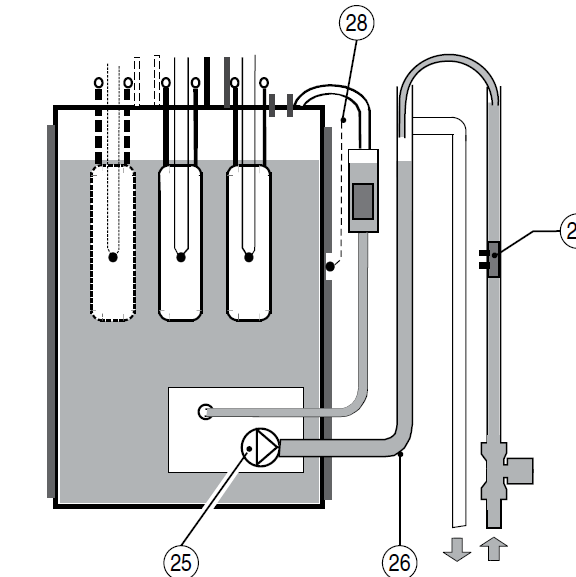

在图中可以看到溢流隔板比进水隔板低，这样避免水从进水管回流出来。
加湿桶BL0T1C00H12.3 蒸汽产量的控制
蒸汽产量可通过以下方式进行控制：
• 分步调节：通过湿度调节器或外部接触器，拟定调节额定功率的30%-100%，分成
四步来调节这一值，使远程控制开关循环工作(C型控制模式)。
• 连续调节：使用固态继电器(SSR)以额定功率的 0%-100%连续调节；这一控制模式
是可编程的PWM调节，即脉宽调节.(H型控制模式或T型控制模式)。
2.4 供水电导率的测量-报警
要优化加湿器的功能性，通过将自动排水进水循环分段(参考自动排水章节)，当进
水电磁阀打开时，在水槽里有专用的测量电极测量进水的电导率。
两个高电导率阈值分别用来激活预报警和报警(停止设备工作)，当测量的值持续超
过阈值60分钟或瞬间测量值超过阈值3倍时，报警激活。
2.5 自动排水
自动排水功能是由控制模式控制的，加湿桶里的水自动地被排出一部分，再重新进
入一些新鲜的水，这样在接下来的蒸发过程中，可以防止有过多的盐分集中在加湿
桶内。
根据蒸气产量和供水的盐分浓度，设置排水间隔时间，在设置的排水间隔里，时间
一到，排水泵/电磁阀打开排水。
不考虑供水中盐的浓度，在最大的间隔内至少有一次排水循环，这个最大间隔根据
蒸汽产量来定，对于去除矿物质的水也应有这一排水循环过程。
加湿桶BL0T1C00H1防泡沫程序
加湿桶内的水通过水位控制设备一直维持在离加湿桶顶部10-12 cm(对于20-60 kg/h的
加湿器为18-20 cm)的位置，如此当高水位电极潮湿时，说明有反常的情况的出现，
一般是出现了泡沫引起的。这种情况下排水程序开始工作，重新进水，直到这个现
象消除，如果这一事件重复出现，将发出信号显示报警状态，需要停机，检查故障
原因。
2.7 加湿桶BL0T1C00H1安全温度调节器（电机保护器）
在过热事件发生时，机械式安全温度调节器工作，调节器可以手动复位，过热现象
是由于最小水位控制系统出现故障引起加湿桶缺少水。调节器使控制加热元件电源
的继电器不工作，使加湿器处在报警状态。
2.8 自动测试程序
每一次加湿器开机时(从OFF状态到ON状态)，自动测试程序会运行，包括检测水位
控制，测试设备的常规功能：
1. 在自动测试程序中将显示“At” ；
2. 在heaterSteam开机最初的5秒期间，自动测试程序可以通过手动按SEL键暂时停
止，显示屏将显示“-nt” 。注意：这种禁用自动测试程序的方式只能在开机进程
中，不是永久的（请参考下面的永久禁用自动测试程序）；
3. 通过设定参数 b1（参考章节11.4），可以永久禁用自动测试程序。
一开机即启动一排水循环，通过打开进水电磁阀直到工作水位开关被启动工作（绿
色LED灯），水位控制会自动被检测，接下来排水电磁阀打开，直到两个水位开关
动作，最后恢复正确水位。注意：如果测试失败或远程控制开关无规律动作，远程
控制开关将自动地取消动作，同时激活报警。
2.9 水温的测量和预热（不适用于C型控制模式的加湿器）
使用NTC型传感器控制模式测量水温，这一控制模式可以被编程用来启动预热功
能，在接近加湿启动的设定值时，预热为加湿做准备工作，这样可以使蒸汽快速产
生。
2.10 加湿桶BL0T1C00H1除湿请求信号(不适用于C型控制模式的加湿器)
当传感器测量的相对湿度超过了设定的阈值，这一信号发生动作时会关闭加湿器的
继电器电源。
这一信号也可以用来启动外部的除湿设备开始工作。
2.11 清洁排水电磁阀 (UR 2 - 10kg/h)
对于具有排水电磁阀的加湿器，有两种清洁排水电磁阀的方式。
加湿桶BL0T1C00H1 目的在于：
1. 防止因为沉淀物掉落阻塞电磁阀。
2. 防止排水电磁阀泄漏。
• 第一种方式是在稀释过程中（自动排水，参考2.5 部分），因为泡沫或加湿器不工
作而排水。这种方式可以用于在排水循环开始时重复启用和禁用排水阀1秒钟。
• 第一种方式称为“抖振”，当进水在稳定进行时启用，重复启用和禁用排水阀1秒
钟，当逻辑运算表明一个无水的报警条件（“EF”）即将出现。
