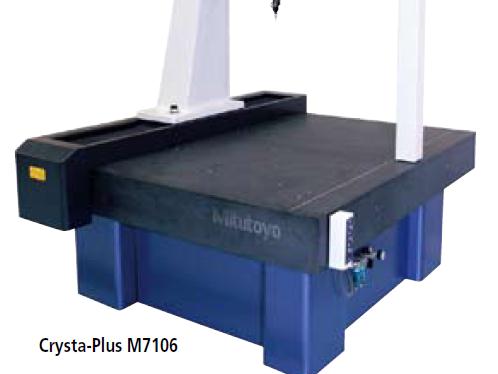

Crysta-Plus M443 / 500 / 700 系列
196 系列 — 手动- 气浮型三坐标测量机
Mitutoyo日本三丰 Crysta-Plus M443 / 500 / 700 系列 196 系列 — 手动- 气浮型三坐标测量机手动- 气浮型CMM的设计旨在达到高精度、低成本、易操作的目的。Crysta-Plus M 具有宽泛的应用范围，既可以测量简单的尺寸又可以测量复杂的轮廓。
• 高精度的气浮轴承和轻型移动部件, 有效保证了机器操作的稳定性。
• 在整个测量过程中保持持续精细进给状态
长度标准: 高精度线性编码器
导向系统: 气浮轴承
轴夹钳: 单触空气夹钳
(螺纹夹钳: M776, M7106)
精细进给围: 全范围
气压: 0.4MPa (0.35MPa: M443, M544, M574)
空气消耗量: 50L/min
可确保精度的温度环境
温度范围19ºC - 21ºC 15ºC - 30ºC*
温度变化每小时 — 2.0K
每24 小时 — 5.0K
温度梯度垂直0.5K/m 1.0K/m
水平0.5K/m 1.0K/m
* 上表中的黑体字显示的是当使用温度补偿系统时数值 (可选)
Mitutoyo
日本三丰 Crysta-Plus M443 / 500 / 700 系列 196 系列 — 手动- 气浮型三坐标测量机性能参数
型号Crysta-Plus M443 Crysta-Plus M544 Crysta-Plus M574 Crysta-Plus M776 Crysta-Plus M7106
测量范围X 轴400mm 500mm 500mm 700mm 700mm
Y 轴400mm 400mm 700mm 700mm 1000mm
Z 轴300mm 400mm 400mm 600mm 600mm
分辨率0.5μm 0.5μm 0.5μm 0.5μm 0.5μm
精度* E (3.0+4.0L/1000)μm (3.5+4.0L/1000)μm (4.5+4.5L/1000)μm
R 4.0μm 4.0μm 5.0μm
工作台材料花岗岩花岗岩花岗岩花岗岩花岗岩
尺寸624 x 805mm 764 x 875mm 764 x 1175mm 900 x 1440mm 900 x 1740mm
紧固用螺钉孔M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm
工件最大高度480mm 595mm 595mm 800mm 800mm
最大负载180kg 180kg 180kg 500kg 800kg
重量 (主机) 360kg 450kg 575kg 1451kg 1697kg
* 温度补偿系统可选用
统一标准ISO 10360-2 使用的探测系统: TP20, L 为测量长度 (mm)
