Mitutoyo日本三丰MACH-3A 653360 系列 — 联入生产线型CNC 三坐标测量机
性能参数
型号MACH-3A 653
测量范围X 轴600mm
Y 轴500mm
Z 轴280mm
分辨率0.1μm
精度* MPEE (2.5+3.5L/1000)μm, (2.8+4.2L/1000)μm, (3.2+5.0L/1000)μm, (3.5+5.7L/1000)μm, (3.9+6.5L/1000)μm**
MPEP 2.5μm
* 本测量机带有温度补偿系统
统一标准: ISO 10360-2 使用的探测系统: TP7M 带有ø4 x 20mm 测针, L 为测量长度 (mm)
** 保证精度的温度范围: 19ºC - 21ºC / 15ºC - 25ºC / 10ºC - 30ºC / 5ºC - 35ºC / 35ºC - 40ºC
技术参数
长度标准: 高精度线性编码器
导向系统: 直线导轨
最大驱动速度: 1212mm/sec
最大加速度: 11882mm/s2
可确保精度的温度环境
温度范围5ºC - 40ºC
温度变化每小时2.0K
每24 小时10.0K
温度梯度垂直1.0K/m
水平1.0K/m
性能参数
型号MACH-V9106
测量范围X 轴900mm
Y 轴1000mm
Z 轴600mm
分辨率0.1μm
精度* MPEE (2.5+3.5L/1000)μm / (2.9+4.3L/1000)μm / (3.6+5.8L/1000)μm**
MPEP 2.5μm (2.2μm: 使用 SP25M)
* 本测量机带有温度补偿系统
统一标准: ISO 10360-2 使用的探测系统: TP7M 带有ø4 x 20mm 测针, L 为测量长度 (mm)
** 保证精度的温度范围: 19ºC - 21ºC / 15ºC - 25ºC / 5ºC - 35ºC
可确保精度的温度环境
温度范围5ºC - 35ºC
温度变化每小时2.0K
每24 小时10.0K
温度梯度垂直1.0K/m
水平1.0K/m
技术参数
长度标准: 高精度线性编码器
导向系统: 直线导轨: MACH-V
最大驱动速度: 866mm/sec: MACH-V
最大加速度: 8480mm/s2: MACH-V
特点
MACH和MACH-V 能进行接入生产线的、与CNC 机械加工密切配合的高速测量。这两种高通量测量仪可以完全并入生产线，向机械加工机提供加工前、加工后的加工反馈，以便对加工进行及时调整。MACH-V9106
360 系列 — 联入生产线型CNC 三坐标测量机MACH-3A 653360 系列 — 联入生产线型CNC 三坐标测量机
本机内置启动系统 (重新定位检测系统) ：意外震动发生或机器被重新定位时，将停机。初始安装本机、重新定位本机前，务必就近咨询三丰公司。参见第VIII 页。本机内置启动系统 (重新定位检测系统) ：意外震动发生或机器被重新定位时，将停机。初始安装本机、重新定位本机前，务必就近咨询三丰公司。参见第VIII 页
Mitutoyo日本三丰三坐标测量机
最高端的精密测量技术结晶- 三坐标测量
CARBstrato

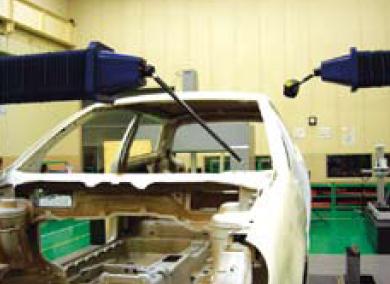

用于测量车身的大型、高精度、卧式CNC三坐标测量机。
可选择单测头型／双测头型。双侧头型可同时控制一边一个测头进行测量。
CARBapex
用于测量车身的更经济的大型卧式CNC 三坐标测量机。
可选择单测头型／双侧头型。双侧头型可同时控制一边一个测头进行测量。
技术参数
长度标准: 高精度线性编码器
导向系统: X 轴: 直线导轨, YZ 轴: 气浮轴承
最大驱动速度: 866mm/sec (CARBstrato)
519mm/sec (CARBapex)
最大加速度: 2037mm/s2 (CARBstrato) 980mm/s2
(CARBapex)
型号CARBstrato CARBapex
测量范围X 轴4000 - 8000mm 4000 - 8000mm
Y 轴1400 - 1600mm 1400 - 1600mm
Z 轴2000 - 2600mm 2000 - 2600mm
分辨率1μm 1μm
精度* MPEE (18+20L/1000)μm (25+28L/1000)μm
* 本测量机带有温度补偿系统
统一标准 ISO 10360-2 使用的探测系统: SP25M 带有ø4 x 50mm 测针
L 为测量长度 (mm)
