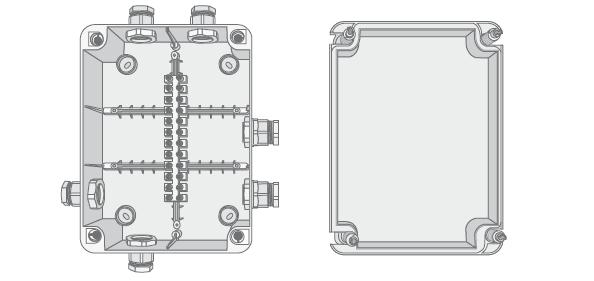

卡乐喷雾架安装在风道内
将控制柜连接到喷雾架上
重要提示：
• 接头的额定工作压力至少必须为100 bar (10 MPa, 1450 PSI)；
• 软管段至少必须为1 m；
• 所有金属部件必须为不锈钢材质。
图示编码：
1. G3/8” x M16X 1.5螺纹接头（随泵一同提供，并且与CAREL连接
套件配合使用）；
2. 软管L=2 m，带F M16X1.5接头，配有“O形环”（在以下套件
中提供：UAKT100000；UAKT200000；UAKT400000）；
3. M G1/4”m x Ø 10接头（在以下套件中提供：UAKTD14000
；UAKTD30000）；
4. AISI 304 Ø10管，L= 1.5~3 m（在以下套件中提供：UAKTD30000
；UAKT030000；UAKT030000；UAKT012000；UAKT018000）；
5. Ø 10管用接头（在以下套件中提供：UAKTD00000
；UAKTD30000）；
6. F G1/4” 弯头（随喷雾架一同提供）
7. G1/4” x M16X1.5螺纹接头（在以下套件中提供：UAKT100000
；UAKT200000；UAKT400000）。注意：所有零部件均通过100
BAR的测试。
8. Ø10管用M G 1/4”转接头套件
9. 排水管路用常开型阀门套件
1. CAREL软管套件：
--如果使用CAREL软管套件，仅接头需要液态特氟龙（参阅“8”
和“9” Fig.4.a）；
-- 不 要拧得过紧；
2. 非专用的软管和转接头：
--螺纹接头使用的液态特氟龙；
-- 不要在非螺纹接头和带O形环的接头上使用液态特氟龙；
-- 小心拧紧软管接头（不要拧得过紧）；
3. 螺纹接头（参照“1”）随humiFog控制柜一同提供，并且将与
CAREL提供的接头套件配合使用；如果使用不同标准的接头，
请核实匹配性；
4. 90°弯头（参照“6”）是标准喷雾架的一部分。
