卡乐歧管组装到喷雾架上组装水平歧管
重要提示：该阶段参照2.3.2节详述的位置表。
注意：作为标准，L左侧是作为标准用作入口，而R右侧配有常
开型电磁阀。如果由于特殊需要而要颠倒标准位置，将入口置
于R右侧上，并将电磁阀置于L左侧，则必须在这个阶段进行，因
为稍后进行则将需要重新组装水平歧管。
• 通过公制G1/8”接头将供应管路接至歧管末端的常开型电磁阀；
电磁阀的最终位置必须垂直，并且位于水平歧管的R右侧；
• 通过F G1/4”接头将M/F G1/4”弯管接至歧管的L左侧；
• 如位置表所示连接常闭型电磁阀；
• 如位置表所示连接直通接头；
• 用G1/8”插塞塞住不使用的孔。

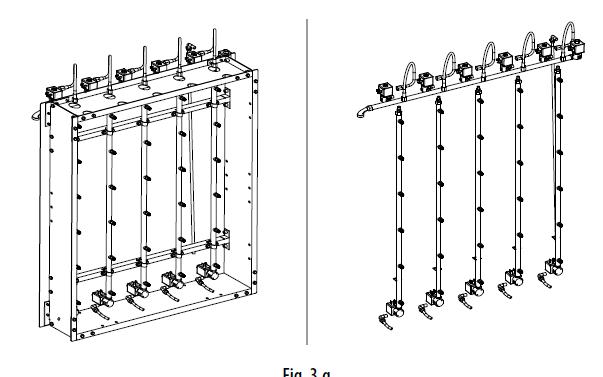

将歧管组装到喷雾架上
将垂直歧管组装到喷雾架上
重要提示：该阶段参照2.3.2节详述的位置表。
注意：如果喷嘴前面有障碍物可能会使雾化水冷凝，可以按每次
15º将歧管旋转±30º。歧管每次使用时的角度如位置表所示。
• 将歧管从前面置于喷雾架中；
• 定位并将角调节支架安装到底部紧固杆上（Fig. 3.n）；
• 使用U型螺栓（S）将歧管紧固到水平杆上；
• 拧紧标有D的螺栓，但是不要完全拧紧，确保角调节支架正确位
于底部紧固杆上；
• 如果位置表中所示的歧管角度为0º，拧紧螺钉P（使用PH0螺丝
刀）使其穿过角调节支架的中心孔，并完全拧紧标有D的螺栓
（Fig. 3.o）；
• 如果位置表中所示的歧管角度不是0º，拧紧螺钉P（使用PH0螺
丝刀）使其穿过与所需角度对应的孔，然后完全拧紧标有D的螺
栓（Fig. 3.p）。
组装垂直歧管
重要提示：该阶段参照2.3.2节详述的位置表。
• 如位置表所示连接喷嘴；
• 用G1/8”插塞塞住不使用的孔。
• 通过公制G1/8”接头将供应管路接至歧管末端的常开型电磁阀；
• 通过F G1/8”接头将1/8”软管接头接至歧管末端。
