MRO-机床电气故障点的方法之“短接法”快速判断

2023-01-12

来源:网络浏览次数:200

      车床是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件,是机械制造和修配工厂中使用最广的一类机床。


机床组合结构


各类机床通常由下列基本部分组成:支承部件,用于安装和支承其他部件和工件,承受其重量和切削力,如床身和立柱等;变速机构,用于改变主运动的速度;进给机构,用于改变进给量;主轴箱用以安装机床主轴;刀架、刀库;控制和操纵系统;润滑系统;冷却系统。


机床附属装置包括机床上下料装置、机械手、工业机器人等机床附加装置,以及卡盘、吸盘弹簧夹头、虎钳、回转工作台和分度头等机床附件。


机床配件,指除机床主体外的所有可方便更换的元件。


机床配件主要包括刀具夹具、操作件、分度头、工作台、卡盘、接头、排屑装置、软管、拖链、防护罩等。其中刀具夹具又分切削刀具、工装夹具、刨刀、数控刀具及配套系统、刀带、拉刀、切刀、滚刀、齿轮刀具、机用锯片、数控刀具、夹头、冲头、车刀、铰刀、镗刀、插齿刀、剃齿刀、机用刀片、刀柄、铣刀、螺纹刀具、钻头、刀杆、其他刀具、夹具、丝锥;操作件分手轮、拉手、手柄、把手、门钮、其它操作件产品。


此方法适用于,运行机床相关部件的操作元件(按钮、旋钮等)执行后,部件无反应,即控制回路故障。


运用此方法注意事项


一、安全


      由于此方法是在带电下操作,特别是当控制电压为380v时,一定要多加小心、细致。操作前做好防护工作,以防触电发生人身伤亡事故,切记。


二、是否互锁关联


      弄清此部件运行是否有正反机制,如有,一定先查看互锁元件(如接触器、中间继电器)是否粘连现象。如果粘连,短接法会引起相间短路,会造成更多元件损坏。

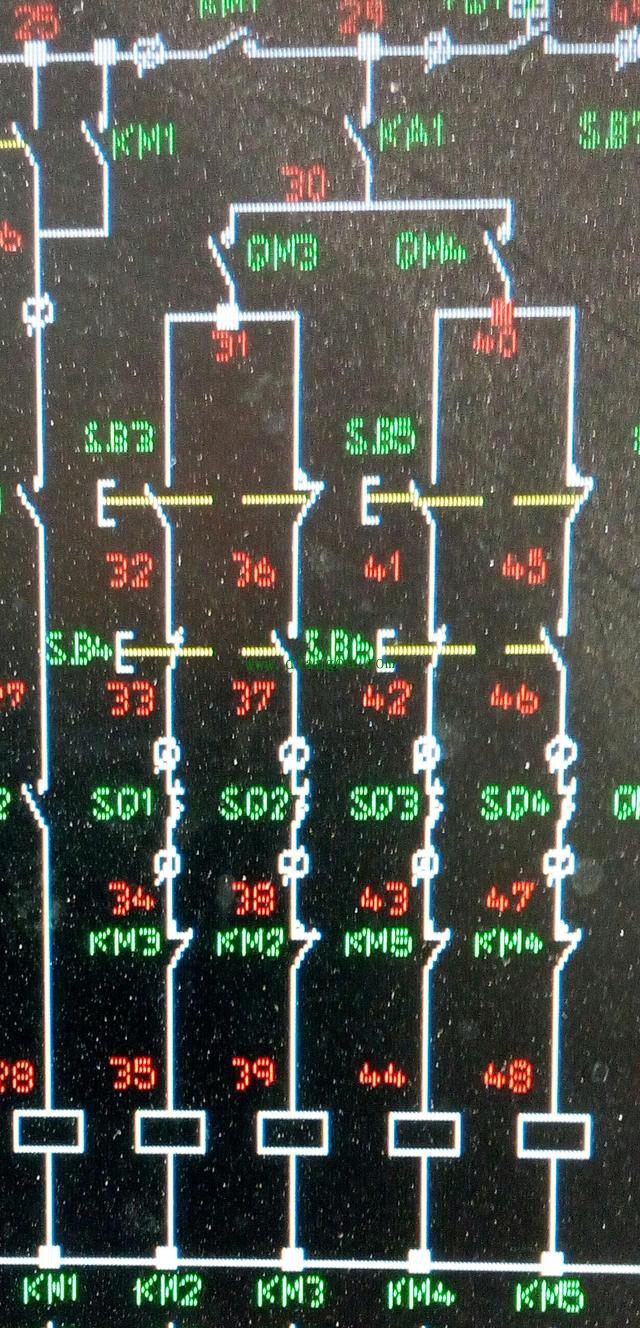

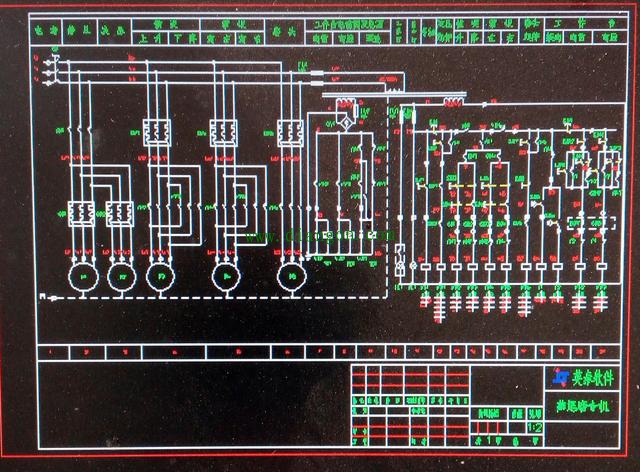

如图中SB3、SB4为互锁按钮;KM2、KM3为互锁接触器


三、是否资料齐全


      在资料没有情况下,控制回路中各种元件的(常开、常闭的触点)串并组合未知,控制逻辑不是太清晣下,慎用短接法。


四、只能在线圈一侧进行


      多数机床电气控制电路中的动作元件(如接触器、中间继电器、电磁阀等)线圈一端接控制电源一端,线圈另一端是通过各种控制元件(常开、常闭触点)串并组合后,连接于控制电源的另端,所以短接法只能在这一侧进行。




短接法使用步骤如下


一、先外后内


      如果此部件运行涉及到电气箱之外的电气元件,如按钮、旋钮、行程开关、接近开关、检测类开关等时。


      特别与机械操作机构相关的元件(如行程开关类,它常用于操作运行、运行部件到位、限位等);以及悬挂按钮连接导线、随部件移动的导线(折断、暗断)。这是最容易发生故障的地方。
利用二分之一法短接(如回路中有10元件组合,分两二组)。以次进行,直至找到故障点。


二、先串后并


      先短接各元件的触头串联部分,易于得出故障点,后短接各元件触头的并联部分,因为相并联的元件触点同时坏的可能性较小。同时也可查出各元件间的连接导线是否松动或脱落。


三、先常闭后常开


      检查目的在于触点有无接触不良现象。回路中常闭一般用于互锁、限制作用;常开用于自锁、某些条件具备后才能运行此部件。这里常闭是指相关元件不能动作;常开是指相关元件已动作。


四、短接点选取


      先总控制箱的引出线处,正规的电气箱都有接线端子,每根引出线都有号码,通过它与外部元件连接。后分电气箱。一般外部电气元件的连接导线(导线上都有号码)都会到分电气箱汇合,再通过分电气箱与总电气箱连接。所以过渡导线连接点,易松动、脱落,是故障的高发地。


总结


      短接法在日常机床电气故障维修中,常用方法之一,特别在复杂的控制电路中,易于查找出故障点,可大大缩短维修时间,以至于不影响到企业的正常生产。
