使用钢丝棉过滤材料
代码尺寸 LxHxD 机架材料过滤材料注释
UAKDS33001 456x456x70 AISI304 AISI304钢
丝棉
Fig. 1.b，第3
UAKDS34001 456x608x70 部分
UAKDS35001 456x760x70
UAKDS43001 608x456x70
UAKDS44001 608x608x70
UAKDS45001 608x760x70
UAKDS53001 760x456x70
UAKDS54001 760x608x70
UAKDS55001 760x760x70
1. 排水通道；
2. 支撑槽；
3. 水滴分离器模块。
1. 不锈钢歧管
2. 常闭型开-关电磁阀
3. 歧管配套的常开型排水电磁阀
4. 中心常开型排水电磁阀
5. 喷嘴
6. 插塞
7. 各种连接配件

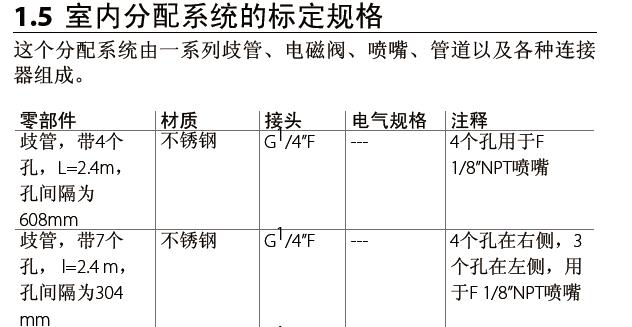

室内分配系统的标定规格
这个分配系统由一系列歧管、电磁阀、喷嘴、管道以及各种连接
器组成。
零部件材质接头电气规格注释
歧管，带4个
孔，L=2.4m，孔间隔为
608mm
不锈钢G1/4”F --- 4个孔用于F
1/8”NPT喷嘴歧管，带7个
孔， l=2.4 m，孔间隔为304mm
不锈钢G1/4”F --- 4个孔在右侧，3个孔在左侧，用
于F 1/8”NPT喷嘴常闭型电磁阀不锈钢G1/8”F 24 V 50 Hz 1个中心入口和2个侧出口在右
侧、左侧和中心使用，DP= 1 Bar时的最
大流率为90l/h；工作压力=100Bar常开型电磁阀，黄铜
黄铜G1/4”F 24 V 50 Hz 对于导电率在50μS/cm到30μS/cm之间的
水，DP=1Bar时的最大流率为
150l/h，工作压力＝100Bar，开启压力≤15Bar
零部件材质接头电气规格注释
常开型电磁
阀，不锈钢
不锈钢G1/4”F 24 V 50 Hz 对于导电率
<30μS/cm的
水，DP=1Bar时
的最大流率为
150l/h，工作压
力＝100Bar，开
启压力≤15Bar
Pipes 不锈钢外径
10mm，
厚1mm
---
connectors 不锈钢---
plugs 不锈钢NPT1/8”M ---
Tab. 1.b
喷嘴
型号1.45 kg/h
[kg/h / cfh]
1.45 / 0.05，在70 Bar / 7 MPa / 1010 PSI，60 μm过
滤器
型号2.80 kg/h
[kg/h / cfh]
2.80 / 0.10，在70 Bar / 7 MPa / 1010 PSI，60 μm过
滤器
型号4.0 kg/h [kg/h
/ cfh]
4.0 / 0.13，在70 Bar / 7 MPa / 1010 PSI，60 μm过滤
器
Tab. 1.c
注意：由于组件的特性，喷雾架可以安装在最大气流温度为
60 °C的风道内。
