卡乐水滴分离器的规格
共有两种配有AISI 304不锈钢风架的水滴分离器，所不同的是使用
的过滤材料不同：
• 玻璃纤维；
• AISI304不锈钢钢丝棉。
只有采用AISI304过滤材料的类型才符合VDI6022标准。
水滴分离器共有9种尺寸，可以结合起来覆盖与风道内机架相同的
横截面。
水滴分离器的尺寸为152 mm的倍数。
为了有助于排水，确保：
• 排水孔无阻碍，必要时移动造成排水孔堵塞的过滤材料；
• 排水孔位于过滤材料的上方；
• 如附图所示，水从支架排出。
使用适用于空气处理机组风道（非CAREL提供）的材料对分离器之
间的间隙进行密封，以防水忽略了分离器。
过滤器覆盖的横截面和风道横截面之间的任何差距都必须密封，
以确保加湿空气不会忽略分离器；所用材料必须适用于空气处理
机组风道（非CAREL提供）。
在风速高于2.5 m/s的风道内，使用两层分离器。
在高度需要两个以上模块的风道内，使用两层分离器。
使用两层分离器时：
• 两层分离器之间至少留出2 cm；
• 不要靠近两层分离器之间的底部，从而使水能够向下流入冷
凝物收集槽。
• 对分离器覆盖的横截面和风道横截面（分离器上方和下方）
之间的任何间隙进行密封；所用材料必须适用于空气处理机
组风道（非CAREL提供）。
CAREL提供模制的不锈钢结构以支撑水滴分离器，由下列部分组
成：
• 支撑槽；
• 轴肩；
• 框架。
结构的规格和部件的数量可通过用于计算分配系统喷雾架的程序
得出。
注意：同样在这个情况中，密封由水滴分离器覆盖的横截面与风
道截面之间的所有间隙，密封需使用适用于AHU风道的材料（不是
由CAREL提供），以防止水滴从分离器漏掉。

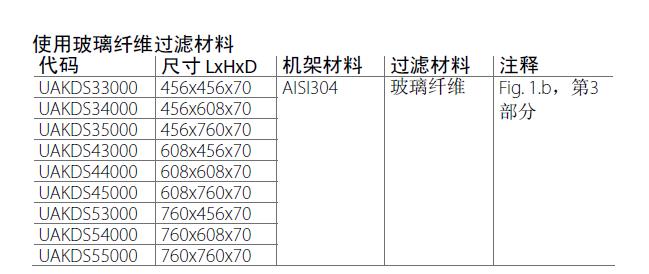

使用玻璃纤维过滤材料
代码尺寸 LxHxD 机架材料过滤材料注释
UAKDS33000 456x456x70 AISI304 玻璃纤维Fig. 1.b，第3
UAKDS34000 456x608x70 部分
UAKDS35000 456x760x70
UAKDS43000 608x456x70
UAKDS44000 608x608x70
UAKDS45000 608x760x70
UAKDS53000 760x456x70
UAKDS54000 760x608x70
UAKDS55000 760x760x70
喷雾架的额定规格
喷雾架由一系列歧管、电磁阀、喷嘴、管道以及各种连接头组
成。
参数范围
材质不锈钢
宽 (mm/in) 573 ~ 2853 / 22.56 ~ 112.32 (最小步距
152mm/6in)
高 (mm/in) 538 ~ 2818 / 21.18 ~ 110.94 (最小步距
152mm/6in)
深 (mm/in) 200 / 7.87 (带水平歧管)
常闭型电磁阀224 V 50 Hz; 1个中心入口 (IN) F G1/8” 和2个侧
出口F G1/8”：右侧、左侧
DP= 1 Bar时的最大流率为90 l/h；
工作压力=100 Bar
常开型电磁阀24 V 50Hz; 1个中心入口(IN) F G1/8”和2个侧出
口F G1/8”：右侧、左侧
DP= 1 Bar时的最大流率为90 l/h；
开启压力≤15 Bar; 工作压力=100 Bar
进水接头阴制G1/4”
常开型排水电磁阀白色尼龙TFN 6X8软管（由CAREL供货，由客
户安装）
