游标卡尺160 系列— 带有圆弧刃量爪和微调功能
特点
• 量爪的圆面适用于进行精确的内径测量。
• 带有用于微调滑块的微调架。(不包括160-130/131/132/133/134 型号)
• 该主尺刻度上具有一个附加 (偏置) 游标卡尺，可直接读取内部测量值。

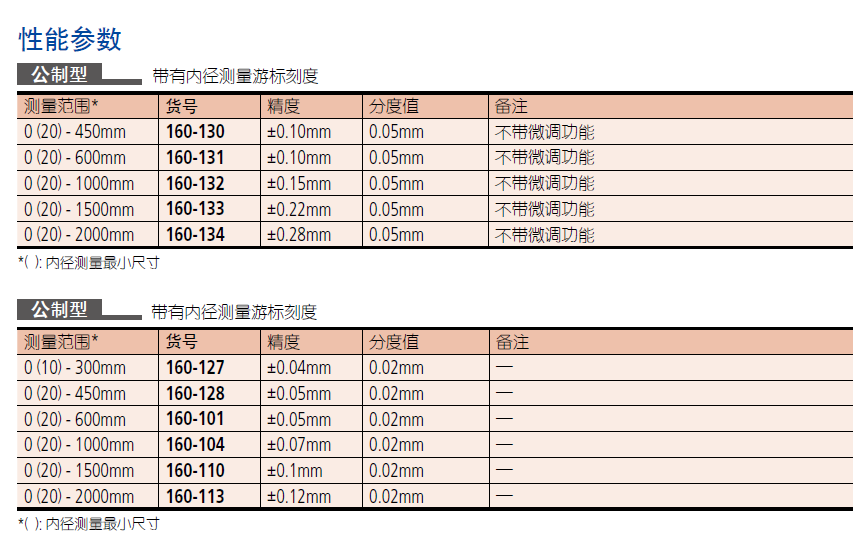

性能参数
公制型
测量范围* 货号精度分度值备注
0 (20) - 450mm 160-130 ±0.10mm 0.05mm 不带微调功能
0 (20) - 600mm 160-131 ±0.10mm 0.05mm 不带微调功能
0 (20) - 1000mm 160-132 ±0.15mm 0.05mm 不带微调功能
0 (20) - 1500mm 160-133 ±0.22mm 0.05mm 不带微调功能
0 (20) - 2000mm 160-134 ±0.28mm 0.05mm 不带微调功能
公制型
测量范围* 货号精度分度值备注
0 (10) - 300mm 160-127 ±0.04mm 0.02mm —
0 (20) - 450mm 160-128 ±0.05mm 0.02mm —
0 (20) - 600mm 160-101 ±0.05mm 0.02mm —
0 (20) - 1000mm 160-104 ±0.07mm 0.02mm —
0 (20) - 1500mm 160-110 ±0.1mm 0.02mm —
0 (20) - 2000mm 160-113 ±0.12mm 0.02mm —
*( ): 内径测量最小尺寸
测量范围L a b c d e f R
0 - 300mm 445 95 25 12 20 10 3.8 R5
0 - 450mm 630 125 100 18 25 14.8 6 R10
0 - 600mm 780 125 100 18 25 14.8 6 R10
0 - 1000mm 1240 172 140 24 32 17 10 R10
0 - 1500mm 1800 212 180 30 32 19 10 R10
0 - 2000mm 2300 220 180 30 40 23 12 R10
技术参数
精度: 参见性能参数
分度值: 参见性能参数
