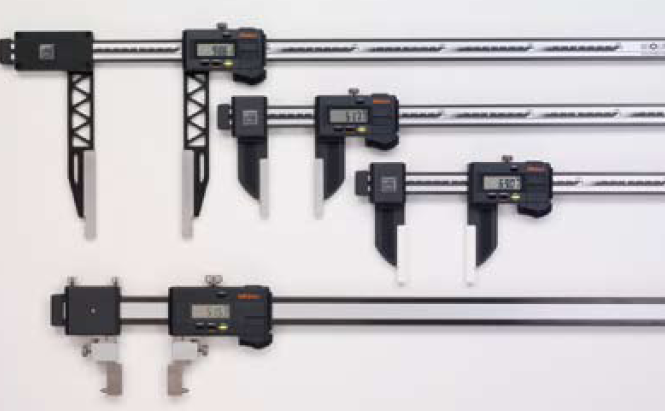

ABSOLUTE 防冷却液碳纤维卡尺 552 系列
特点
• 轻型数显卡尺的主尺和量爪采用 CFRP(碳纤加固塑料)。
• 经久耐用并且易于操作。
• 可通过选件扩大应用范围。
• 可从液晶显示屏直接对内径测量值进行读数(按下偏置键就可方便地设置偏置值)。
• 可通过预调功能设置所需的开始点。
• 带有 SPC 数据输出。
• 带有陶瓷量爪的特殊型号适于测量磁性制品。
技术参数
精度: 参见性能参数 (不包括量化偏差)
分辨率: 0.01mm
显示: LCD
刻度类型: ABSOLUTE 静电电容线性编码器
最大响应速度: 无极限
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为5000 小时
尘／水防护等级: 达到IP66 防护标准
功能
原点设置、调零、预置、偏置、数据保持、 自动电源开
关、数据输出
警告: 低电压、计算错误
选件
05CZA624: 带有数据开关的SPC 电缆 (1m)
05CZA625: 带有数据开关的SPC 电缆 (2m)
性能参数
公制型
测量范围* 货号(标准型 / 长量爪型 / 陶瓷量爪型) 精度 (标准型／长量爪型／陶瓷量爪型)
0 (20) - 450mm 552-302-10 / 552-150-10 / 552-155-10 ±0.04mm / ±0.06mm / ±0.04mm
0 (20) - 600mm 552-303-10 / 552-151-10 / 552-156-10 ±0.04mm / ±0.06mm / ±0.04mm
0 (20) - 1000mm 552-304-10 / 552-152-10 ±0.05mm / ±0.07mm
0 (20) - 1500mm 552-305-10 / 552-153-10 ±0.09mm / ±0.11mm
0 (20) - 2000mm 552-306-10 / 552-154-10 ±0.12mm / ±0.14mm
*( ): 内径测量最小尺寸
标准型、陶瓷量爪型
测量范围L a b c d e f
0 - 450mm 640 100 18 41.2 91.8 25 10
0 - 600mm 790 100 18 41.2 91.8 25 10
0 - 1000mm 1230 150 24 62.8 113.8 32 10
0 - 1500mm 1740 150 24 62.8 113.8 32 10
0 - 2000mm 2250 150 24 62.8 113.8 32 10
可更换量爪型
测量范围L c d e
0 - 450mm 640 41.2 91.8 25
0 - 600mm 790 41.2 91.8 25
0 - 1000mm 1230 62.8 113.8 32
0 - 1500mm 1740 62.8 113.8 32
0 - 2000mm 2250 62.8 113.8 32
长量爪型
测量范围L a b c d e f
0 - 450mm 680 200 24 89 91.8 25 10
0 - 600mm 830 200 24 89 91.8 25 10
0 - 1000mm 1280 200 24 110 113.8 32 10
0 - 1500mm 1790 200 24 110 113.8 32 10
0 - 2000mm 2300 200 24 110 113.8 32 10
