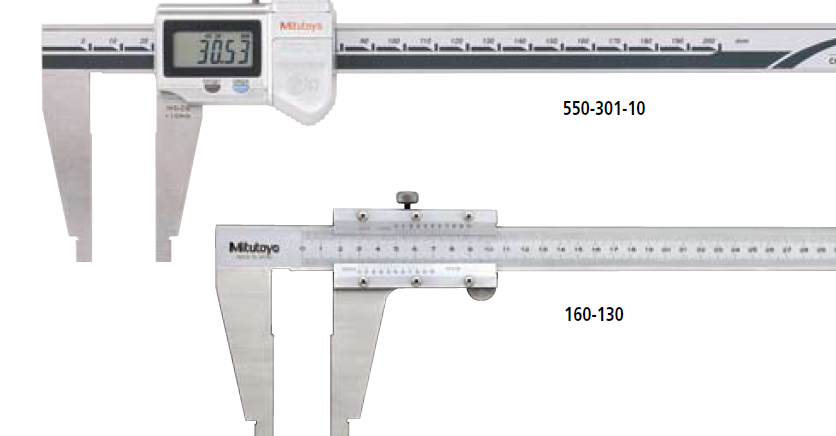

ABSOLUTE 数显游标卡尺550, 160 系列 — 带有圆弧刃量爪特点
• 量爪圆弧面适于进行精确的内径测量。
• 可从上侧和下侧的滑块刻度分别对内径和外径测量值进行读数 (160系列)。
• 可选用带有微调架的型号 (160系列)。
•可选用无视差游标刻度型，确保实现简单，准确的测量 (160系列)。
• 带有SPC 数据输出(550系列)。
技术参数
精度: 参见性能参数 (数显型号不包括量化偏差)
分辨率*: 0.01mm
分度值**: 0.02mm
显示*: 液晶显示
刻度类型*: ABSOLUTE 静电电容型线性编码器
最大响应速度*: 无极限
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 3 年
(1 年: 300mm 型号)
(3.5 年: 300mm 以上型号)
尘／水防护等级*: 达到IP67 防护标准 (不大于 300mm
型号)
* 数显型 ** 普通型
数显型号功能
原点设置、调零、数据输出
警告: 低电压、计算错误
数显型号选件
05CZA624: 带有数据开关的SPC 电缆 (1m)*
05CZA625: 带有数据开关的SPC 电缆 (2m)*
959143: 数据保持装置
959149: 带有数据开关的SPC 电缆 (1m)
959150: 带有数据开关的SPC 电缆 (2m)
* 用于 IP67 型 (不大于 300mm 型号)
性能参数
公制型
测量范围* 货号精度备注
0 - 200mm (10 - 210mm) 550-301-10 ±0.03mm IP67
0 - 300mm (10 - 310mm) 550-331-10 ±0.04mm IP67、带有偏置预置功能适于内径测量
0 - 450mm (20 - 470mm) 550-203-10 ±0.05mm —
0 - 600mm (20 - 620mm) 550-205-10 ±0.05mm —
0 - 1000mm (20 - 1020mm) 550-207-10 ±0.07mm —
*( ): 内径测量最小尺寸
公制型
测量范围* 货号精度备注
0 (20) - 450mm 160-130 ±0.10mm —
0 (20) - 600mm 160-131 ±0.10mm —
0 (20) - 1000mm 160-132 ±0.15mm —
*( ): 内径测量最小尺寸
测量范围a b c R
0 - 200mm 60 40.5 8 5
0 - 300mm 75 50.5 12 5
0 - 450mm 100 65 18 10
0 - 600mm 100 65 18 10
0 -1000mm 140 95 24 10
