游标卡尺530 系列 — 标准型
特点
• 简洁、基本的设计。
• 可测量外径、内径、深度和阶差。
• 较小的游标面角度 (14˚)、便于读数。
• 游标上有不同的读数刻度。
• 滑块上装有锁紧螺钉。
• 可提供带有硬质合金头量爪的卡尺。
技术参数
精度: ±0.05mm (测量范围小于等于 200mm 型号)
±0.08mm (测量范围小于等于 300mm 型号)
±0.10mm (测量范围小于等于 600mm 型号)
±0.15mm (测量范围小于等于 1000mm 型号)
高精度型:
±0.03mm (测量范围小于等于 200mm 型号)
±0.04mm (测量范围小于等于 300mm 型号)
分度值: 0.05mm
高精度型:
0.02mm

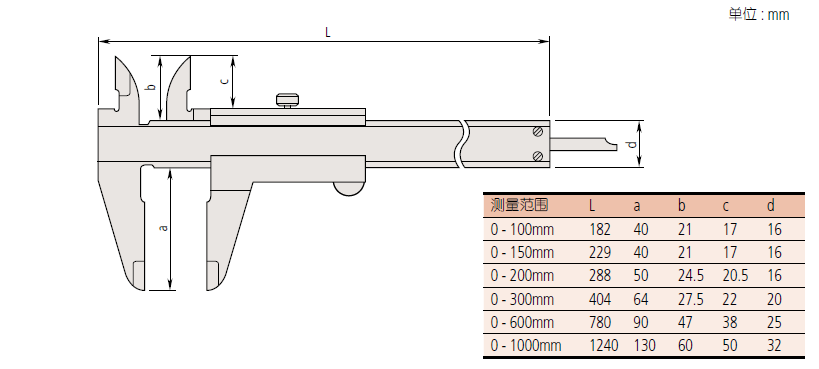

性能参数
公制型
测量范围货号深度测量杆备注
0 - 100mm 530-100 ø1.9mm杆—
0 - 150mm 530-102 ø1.9mm杆—
0 - 150mm 530-101 薄片—
0 - 150mm 530-320 薄片用于外径测量的硬质合金头量爪
0 - 150mm 530-335 薄片用于外径和内径测量的硬质合金头量爪
0 - 150mm 530-122* 薄片高精度型: ±0.03mm
0 - 200mm 530-108 薄片—
0 - 200mm 530-321 薄片用于外径测量的硬质合金头量爪
0 - 200mm 530-123* 薄片高精度型: ±0.03mm
0 - 300mm 530-109 薄片—
0 - 300mm 530-322 薄片用于外径测量的硬质合金头量爪
0 - 300mm 530-124* 薄片高精度型: ±0.04mm
0 - 600mm 530-501 — —
0 - 1000mm 530-502 — —
* 分度值: 0.02mm
